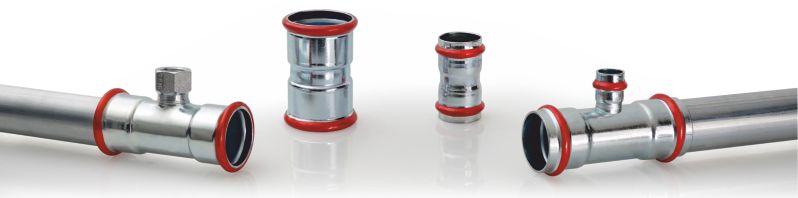

FixTrend szénacél rendszer

FixTrend szénacél rendszerek fűtéshez és hűtéshez

Felhasználási területek
A Fixtrend szénacél rendszer alkalmazási területei olyan polgári és ipari létesítmények, ahol a nemesacél csövezés nem szükséges. Használati víz rendszerekhez nem használható.
Tipikus alkalmazások:
 Zárt rendszerű fűtési és hűtési rendszerek
 Sűrített levegő és semleges gáz rendszerek
 Tűzvédelmi Sprinkler rendszerek
 A glikol közeg koncentrációja maximum 50%-os lehet!
 A cinkkel belsőleg bevont szénacél csövek esetén NEM használható!

A fekete EPDM O-gyűrű tömítés ellenáll az öregedésnek, hő- és kémiai adalékanyagoknak, ezért különösen alkalmas minden az előbbiekben felsorolt típusú rendszerekbe történő beépítésre.

Felhasználási feltételek
 Maximális üzemi nyomás: 16 bar
 Működési hmérséklet: - 20 °C + 85 °C
 Maximális hőmérséklet: 120 °C
 Próbanyomás értéke: üzemi nyomás 1,5 szerese
 A tárolás és a felhasználás alatti tartós külső nedvesség hatás ellen védeni kell

Csőfektetés és hőtágulás
A csövek hossza a hőmérséklet-változás hatására akár jelentősen is megváltozhat. Ezért a csővezeték rendszerek telepítésekor három szabályt kell figyelembe venni annak érdekében, hogy üzemeltetésük során ne keletkezzenek meghibásodások.
1. Legyen elegendő hely a meghosszabodott csővezeték számára.
2. Alkalmazzunk hőtágulási kompenzátorokat.
3. Helyesen határozzuk meg a fix, valamint a csúszó rögzítési pontok helyzeteit.
A következő képlet használható a hosszanti megnyúlás kiszámításához:
ΔL = α x L x ΔT ahol:
 ΔL: hosszváltozás (mm)
 α: az anyag lineáris hő tágulási együtthatója (1/K)
 L: a cső hossza (mm)
 ΔT: maximális hőmérséklet-változás (K)

Szerszámok
A préseléshez bármelyik kereskedelmi forgalomban kapható présszerszám használható.
Elektromechanikus gépek: akkumulátoros vagy a hálózati feszültséggel üzemelő változatokat (220 V - 110 V - 48 V), egyaránt lehet használni a teljes méretválasztékban.
Elektrohidraulikus eszközöket pedig elsősorban a nagyobb átmérőknél (76,1-108 mm) célszerű használni.
A Fixtrend szénacél rendszerhez bármilyen gyártmányú M profillal rendelkező préspofa használható.
A vágáshoz csak görgőscsővágót szabad használni.
A csövek melegen nem hajlíthatók, a hideg csőhajlítás 42 mm-ig megengedett Rmin=3,5dk feltétel betartásával.

Szemrevétellel történő hibakeresés
Mivel gyárilag minden idomban belül benne van a gumigyűrű, kívül pedig színes jelző fólia van az idomon, ami préseléskor leesik, így nagyon hamar megtalálható a préseletlen, szivárgó idom.
Ellenőrzésekor távolról is jól látható, hogy megtörtént-e a préselés.
