FixTrend T-BOX: Szerelőbarát elosztó modul

Fűtőköri osztó-gyűjtő

Ugyancsak fontos szempont, hogy a lakások négyzetméterenkénti bekerülési költségei is jelentősen emelkedtek az utóbbi időben, ezért egyre kisebb helyekre, vagy helységekbe helyezik el a kazánokat. Ez utóbbiak következménye, hogy a kialakítandó szükséges számú fűtőkörök számára már alig marad elegendő hely vagy fal felület. Biztosan sokan megtapasztalták már, hogy amikor a helyszínen meg kell tervezni a fűtőkörök kialakítását mennyi időt vesz igénybe amíg teljesen összeáll a rendszer.

Az előbbiekben ismertetett nehézségek áthidalására nyújt nagyon jó lehetőséget a kimondottan szerelőbarát megoldásával a FixTrend T-Box termékcsalád.


A termékek alapja a fűtőköri osztó-gyűjtő ami hidraulikus váltóként is funkcionál, amely funkciót egy dugó alá rejtett bypass szelep megnyitásával tudunk aktiválni. Ez az alkatrész egy PP habból készült hőszigetelő funkciót is ellátó kompakt dobozban kerül elhelyezésre, amit csavarokkal rögzíthetünk közvetlenül vagy a kazán alatt, vagy a kazán mellett lévő falfelületre.

A felszerelés során az osztó-gyújtőt három féle irányba pozícionálhatjuk az alábbiak szerint:

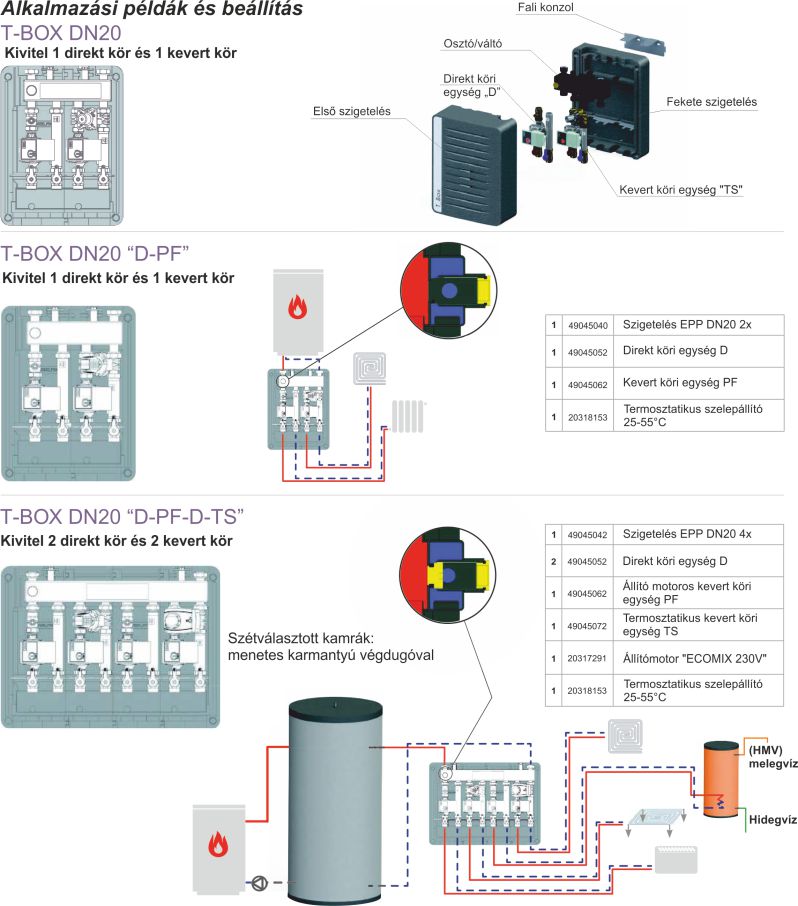

A hőszigetelt osztó-gyüjtő/hidraulikus váltó 2, 3 vagy 4 fűtőkör kialakítására alkalmas kivitelben készül, melyhez három féle szivattyús fűtőköri egység csatlakoztatható: Direkt kör, motoros szeleppel ellátott kevert kör, illetve termosztatikus szeleppel ellátott értéktartó kevert kör kialakítására alkalmas szivattyús egységek. A Fixtrend T-Box segítségével mindenki a számára szükséges körszámú osztó-gyűjtőt és szivattyús egységeket kiválasztva szerint tudja kialakítani a fűtőköröket!

TERMÉKJELLEMZŐK:
• Maximális rugalmasság
• Zóna osztó szigetelése fekete EPP (Sűrűség: 60 g/l),
• 2, 3, 4 zónás hiraulikus osztó / váltó "DUO-SYSTEM"–mel, amely lehetővé teszi, egy menetes zárral, az előremenő és visszatérő kamra egyesítését
• Ultra kompakt modul
• Egyszerű és biztos lapos tömítésű csatlakozások;
• Elfordulás gátló
• Úgy tervezték, hogy a motoros keverő egység külső hőmérséklet érzékelős szabályzóval telepíthető
• Könnyű szerelhetőség és karbantartás a szerkezeti kialakítás miatt

• Max. hőmérséklet: 110°C
• Max. üzemi nyomás: 6 bar
• Zóna osztó anyaga: ST37.1
• Szigetelés anyaga: EPP 60 g/l
• Cirkulációs egység anyaga: OT 58/ sárgaréz
• Keringetőszivattyú tápfeszültsége: 230V  - 50Hz

BOX EPP DN20 2X
• Szigetelés az osztó egység összeállításához
• Szigetelés / elülső szigetelés (anyaga: fekete EPP 60 g/l)
• DN20-2 zóna hidraulikus osztó / váltó
• Elfordulás gátló + Fali konzol + Méret: 402 x 525 x 250 mm

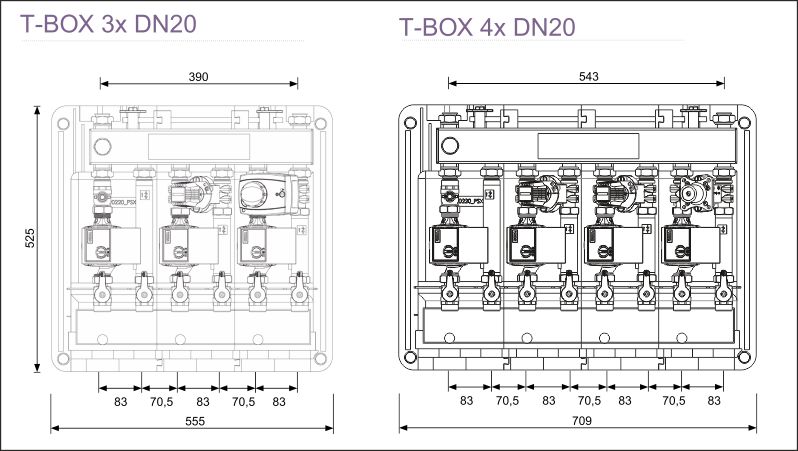

BOX EPP DN20 3X
• Szigetelés az osztó egység összeállításához
• Szigetelés / elülső szigetelés (anyaga: fekete EPP 60 g/l)
• DN20-3 zóna hidraulikus osztó / váltó
• Elfordulás gátló
• Fali konzol
• 555 x 525 x 250 mm

BOX EPP DN20 4X
Szigetelés az osztó egység összeállításához
 Szigetelés / elülső szigetelés (anyaga: fekete EPP 60 g/l)
 DN20-4 zóna hidraulikus osztó / váltó
 Elfordulás gátló
 Fali konzol
 Méret: 709 x 525 x 250 mm



ECOMIX- Elektromos állító motor a keverőszelepekhez:

SRVM ECOMIX 230V 3P 120s 5Nm
Névleges feszültség: 230V~ -50 Hz
Energiafogyasztás: 2,5 VA / 4 VA
Védelmi fokozat: IP42 (EN 60529)
Védettségi osztály: II (EN 60730-1)
Forgás szöge: 90 °
Forgatónyomaték: 5 Nm
Futási idő: 120 sec
Méretek: 84 x 102 x 91 mm
Manuális működés: Ideiglenes és állandó kapcsolás a motorházon elhelyezkedő forgókapcsoló által


SRVM ECOMIX 230V 3P 120s 5Nm + AUX
Névleges feszültség: 230V~ -50 Hz
Energiafogyasztás: 2,5 VA / 4 VA
Védelmi fokozat: IP42 (EN 60529)
Védettségi osztály: II (EN 60730-1)
Kiegészítő végállás kapcsoló: 0/90 <° (250V~, 3A)
Forgás szöge: 90 °
Forgatónyomaték: 5 Nm
Futási idő: 120 sec
Méretek: 84 x 102 x 91 mm
Manuális működés: Ideiglenes és állandó kapcsolás a motorházon elhelyezkedő forgókapcsoló által


SRWM ECOMIX 230V 120s 6Nm P.F.
Szabályozás típusa: microprocesszor
PI-szabályzóval
Névleges feszültség: 230V~ -50 Hz
Energiafogyasztás: < 2 VA
Hőmérséklet tartomány: 0/99 °C
Védelmi fokozat: IP 42 (EN 60529)
Védettségi osztály: I (EN 60730-1)
Forgás szöge: 90 °
Forgatónyomaték: 6 Nm
Maximális érzékelő-hőmérséklet: 110 °C
Futási idő: 120 sec
Méretek: 84 x 101 x 88 mm
Manuális működés: Igen, áramszünet esetén
Led-kijelző
Nyomógombos állítási lehetőség a házon
