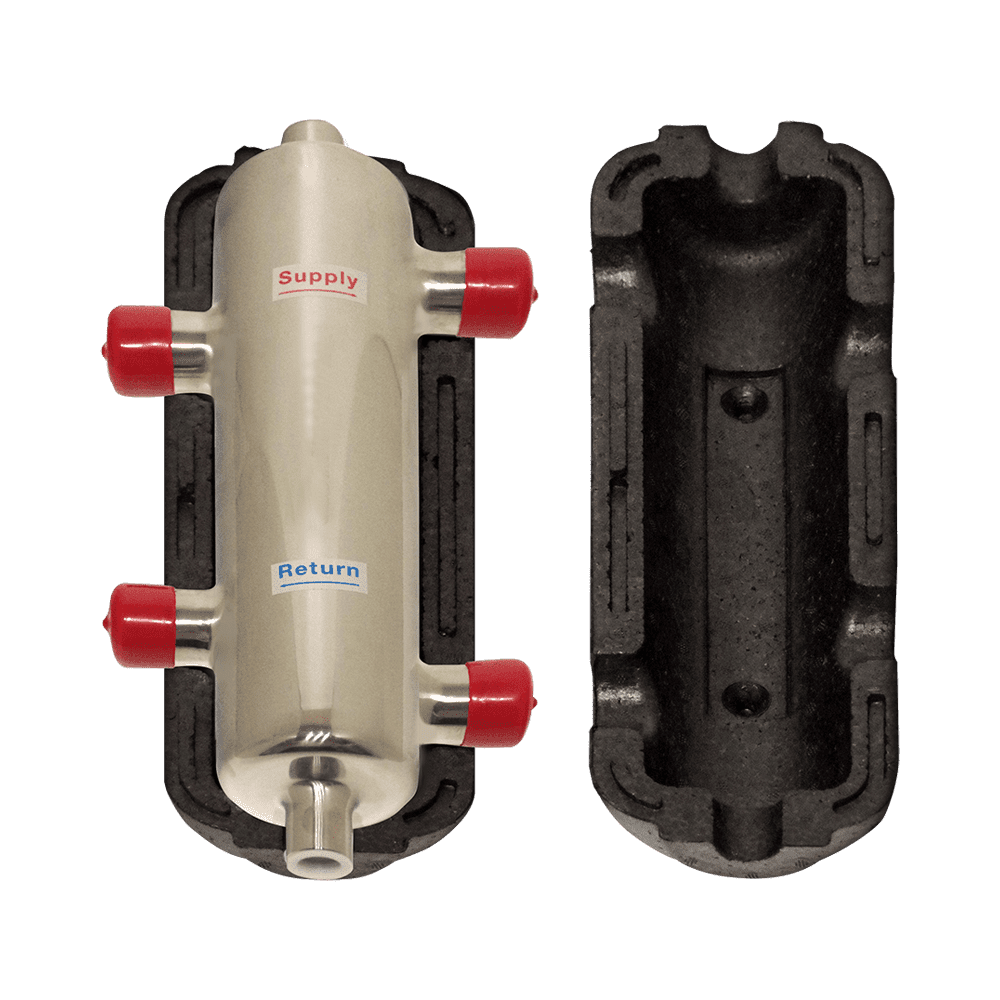

DELTA 4 csonkos inox hidraulikus váltó szigeteléssel 1", 4.8 m3/h
Hidraulikus váltó működési elve
A hidraulikus váltó fő része a kiegyenlítő kamra, melyhez csatlakoznak a hidraulikus áramkörök. Alkalmazása olyan esetekben szükséges, amikor a fűtési rendszerben egyaránt megtalálhatóak a primer ill. szekunder köri keringtető szivattyúk. A hidraulikus váltók alkalmazásával elkerülhetők a primer ill. szekunder kör térfogatáram különbségéből adódó problémák.
Felszerelhető vízszintesen, vagy függőlegesen egyaránt. A váltótest rozsdamentes acélból készül, fekete színű EPP hőszigeteléssel van ellátva. A hidraulikus váltó kialakítása biztosítja az állandó vízáramlást mindenféle üzemi körülmény esetében.
A hidraulikus váltó alkalmazásának előnyei
- Egyszerűbb szivattyú kiválasztás
- Az alkatrészek (kazán, szivattyú stb.) élettartama megnő
- Energiamegtakarítás
- Könnyebb üzemeltetés
- Egyszerű és gyors beépítés
- A szennyeződések egyszerűbben eltávolíthatók
Műszaki adatok
- Anyaga: rozsdamentes acél (inox- AISI 304L)
- Maximum üzemi nyomás: 10 bar
- Maximum üzemi hőmérséklet: 100 °C
- Csatlakozási méretek: 4x 1 Külsőmenet, 2x ? belsőmenet
- Szállítási tartozékok: 1 db hidraulikus váltó, 1 db hőszigetelés
Így építse be a hidraulikus váltót
- A hidraulikus váltó kialakításakor légtelenítési és ürítési lehetőség van kialakítva.
- Javasolt az egyes csonkok közelébe hőmérőt beépíteni. Az egyes hőmérsékletek információt adnak a hidraulikus váltóban lezajló folyamatokról. Az egyes folyamatokat szabályzószelepek, szivattyú fordulatszámok befolyásolják.
- A hidraulikus váltót lehetőleg álló helyzetben kell beépíteni a jobb hőmérsékletrétegződés miatt. Ha helyhiány miatt ez nem lehetséges, akkor elhelyezhető vízszintesen is, úgy hogy a kazánköri csatlakozások legyenek felül és külön kell megoldani a légtelenítés és ürítés lehetőségét.
- Üzembe helyezés előtt alaposan öblítse át a vezetéket. A légtelenítés történjen meg.
