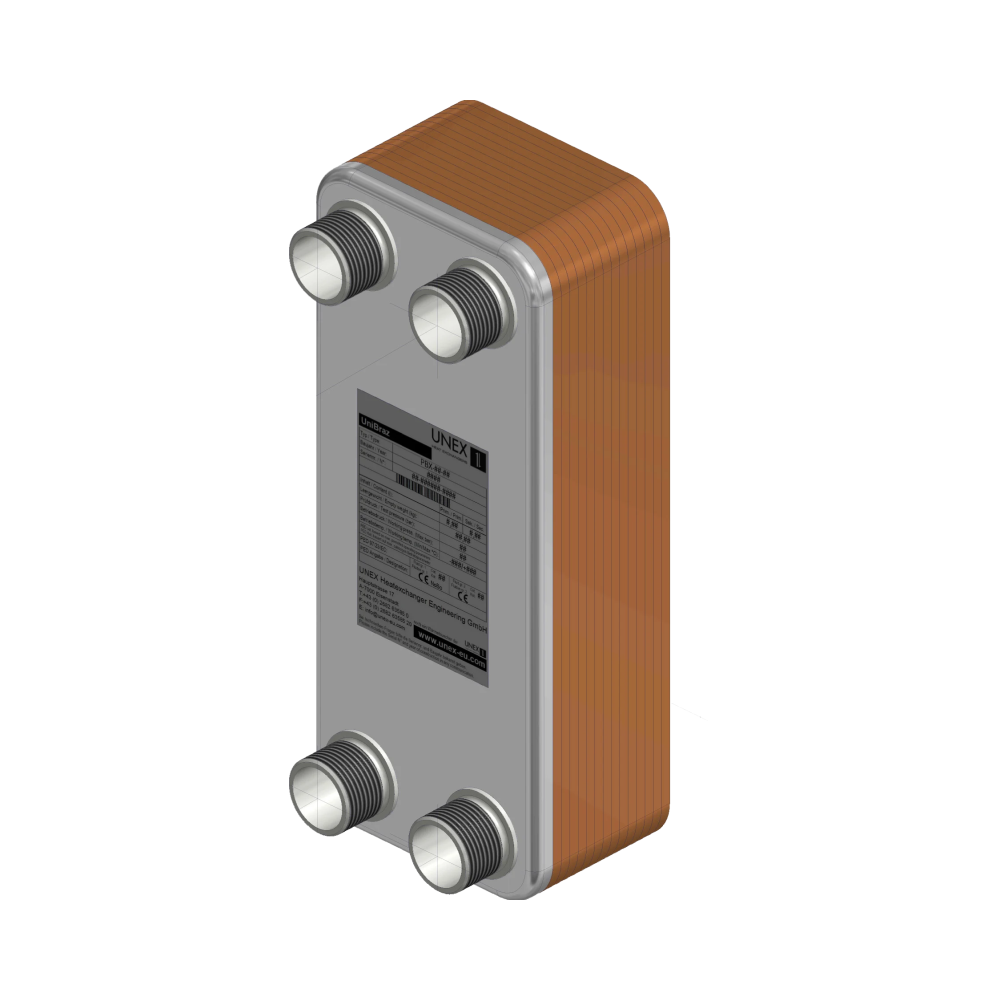

A Hex forrasztott 70 lemezes lemezes hőcserélő felépítése és működése
A hőcserélő vékony, bordázott rozsdamentes lemezeket forrasztásos techonlógiával egymásra rögzített eszköz. A lemezek között légrés van, melyekben azonos, vagy eltérő közegek (glikolos folyadék, fűtővíz, használati víz pl.) áramolnak egymásnak ellentétes irányban. A közegek eltérő hőmérsékletűek, így az áramlásnak köszönhetően hőátadási folyamat indul be a két közeg között. Bővebb információt a hőcserélők előnyeiről, hátrányairól és teljesítményéről a hőcserélő oldalunkon olvashat.
A hőcserélő nevében szereplő teljesítmény a műszaki adatoknál megadott paraméterek teljesülése esetén érvényes!
Hőcserélő jellemzők
- E tilénglikol (30%-os koncentrációval) közeg az 1. oldalon, víz közeg a 2. oldalon,
- 30 kW teljesítmény
- 1. oldal belépési hőmérséklete: 43°C
- 1. oldal kilépési hőmérséklete: 38°C
- 2. oldal belépési hőmérséklete: 35°C
- 2. oldal kilépési hőmérséklete: 40°C
- 1. oldal térfogatáram: 5,534 m3/h
- 2. oldal térfogatáram: 5,205 m3/h
- Hőátadó felület: 1,90 m2
- 1. oldal hőátbocsátási tényező: 5378,37 W/(m2xK)
- 2. oldal hőátbocsátási tényező: 5252,10 W/(m2xK)
- 1. oldal számított nyomásesése: 8,60 kPa
- 2. oldal számított nyomásesése: 6,03 kPa
- 1. oldal csatornák száma: 34
- 2. oldal csatornák száma: 35
- Lemezszám: 70 darab
- 1. oldal térfogat: 1,53 I
- 2. oldal térfogat: 1,57 I
- Max üzemi hőmérséklet: 180°C
- Max üzemi nyomás: 25 bar
- Lemezcsomag hossza: 132,50 mm
