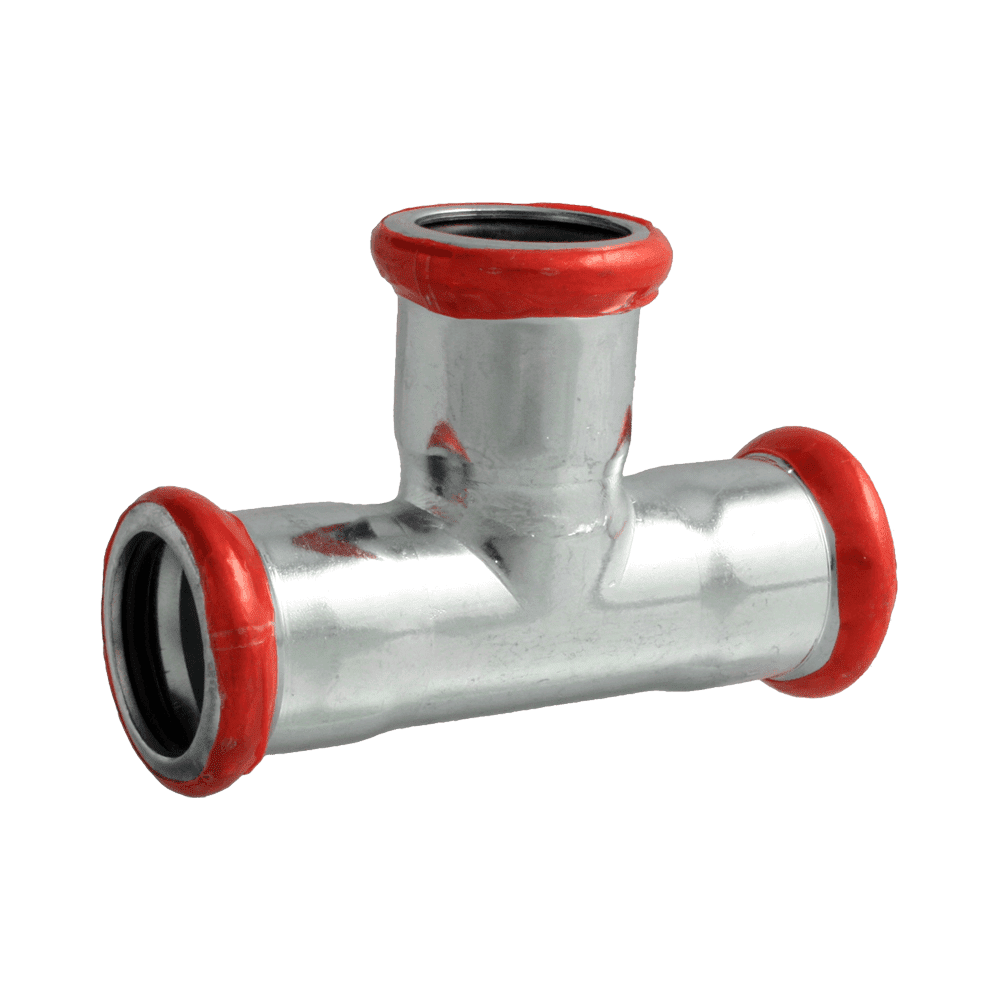

FixTrend Steel Press szénacél egál T-idom 108 mm

FixTrend szénacél rendszer

A FixTrend szénacél rendszer egy egyszerű és szerelőbarát préskötéses csőrendszer.
Megbízható és tartós kötéseket eredményez zárt rendszerű fűtő- és hűtő rendszerekben lakó- és középületekben.

Csőfektetés és hőtágulás
A csövek hossza a hőmérséklet-változás hatására akár jelentősen is megváltozhat. Ezért a csővezeték rendszerek telepítésekor három szabályt kell figyelembe venni annak érdekében, hogy üzemeltetésük során ne keletkezzenek meghibásodások
• Legyen elegendő hely a meghosszabodott csővezeték számára
• Alkalmazzunk hőtágulási kompenzátorokat
• Helyesen határozzuk meg a fix, valamint a csúszó rögzítési pontok helyzeteit

Szerszámok
• A préseléshez bármelyik kereskedelmi forgalomban kapható présszerszám használható
• Elektromechanikus gépek: Akkumulátoros vagy a hálózati feszültséggel üzemelő változatokat (220 V - 110 V - 48 V), egyaránt lehet használni a teljes méretválasztékban
• Elektrohidraulikus eszközöket elsősorban a nagyobb átmérőknél 76,1-108 mm célszerű használni
• A Fixtrend szénacél rendszerhez bármilyen gyártmányú M profillal rendelkező préspofa használható
• A vágáshoz csak görgőscsővágót szabad használni
• A csövek melegen nem hajlíthatók, a hideg csőhajlítás 42 mm-ig megengedett Rmin=3,5d feltétel betartásával

Műszaki adatok

• Nettó tömeg
• 2.46 kg

• Alak
• Pressz egál T-idom

• Fő méret
• 108mm

• Funkció
• Kötőidom fémcsőhöz

• Kialakítás
• Egál T-idom

• Szállítható közeg
• Víz

• Magasság
• 130 mm

• Szélesség
• 220 mm

• Mélység
• 310 mm

• Max. hőmérséklet
• 120 °C

• Max. üzemi nyomás
• 16 bar

• Hőmérséklet tartomány
• -20 °C - 85 °C

• Nyomáspróba értéke
• Üzemi nyomás 1,5 szerese

• Méret
• 108 mm

• Gyártó
• FixTrend

• Használat
• Fûtés
