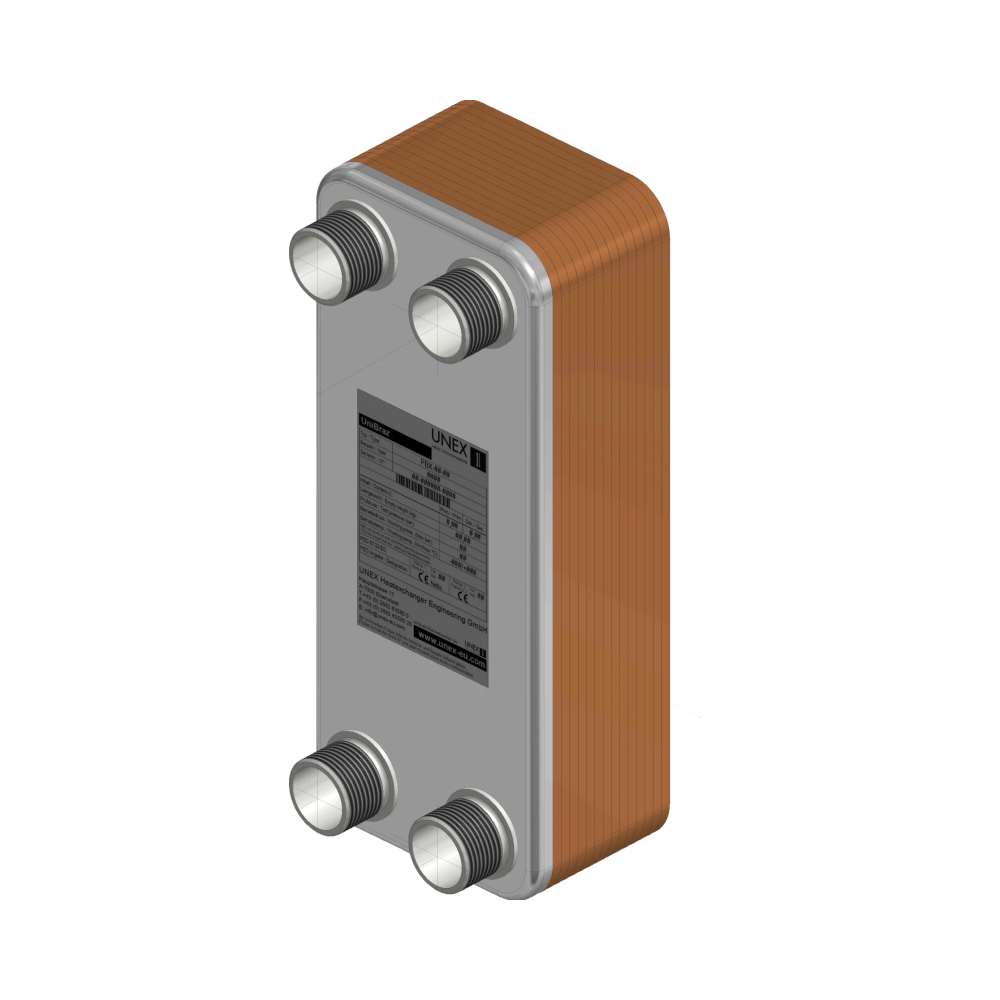

HEX PBF10L-20-5/4”forrasztott lemezes hőcserélő, hőszivattyús fűtésre, 7kW

A Hex forrasztott 20 lemezes lemezes hőcserélő felépítése és működése

A hőcserélő vékony, bordázott rozsdamentes lemezeket forrasztásos techonlógiával egymásra rögzített eszköz. A lemezek között légrés van, melyekben azonos, vagy eltérő közegek (glikolos folyadék, fűtővíz, használati víz pl.) áramolnak egymásnak ellentétes irányban. A közegek eltérő hőmérsékletűek, így az áramlásnak köszönhetően hőátadási folyamat indul be a két közeg között. Bővebb információt a hőcserélők előnyeiről, hátrányairól és teljesítményéről a hőcserélő oldalunkon olvashat.

A hőcserélő nevében szereplő teljesítmény a műszaki adatoknál megadott paraméterek teljesülése esetén érvényes!

Hőcserélő jellemzők

• E tilénglikol (30%-os koncentrációval) közeg az 1. oldalon, víz közeg a 2. oldalon,
• 5 kW teljesítmény
• 1. oldal belépési hőmérséklete: 43°C
• 1. oldal kilépési hőmérséklete: 38°C
• 2. oldal belépési hőmérséklete: 35°C
• 2. oldal kilépési hőmérséklete: 40°C
• 1. oldal térfogatáram: 1,291 m3/h
• 2. oldal térfogatáram: 1,215 m3/h
• Hőátadó felület: 0,50 m2
• 1. oldal hőátbocsátási tényező: 4841,84 W/(m2xK)
• 2. oldal hőátbocsátási tényező: 4629,63 W/(m2xK)
• 1. oldal számított nyomásesése: 5,00 kPa
• 2. oldal számított nyomásesése: 2,79 kPa
• 1. oldal csatornák száma: 9
• 2. oldal csatornák száma: 10
• Lemezszám: 20 darab
• 1. oldal térfogat: 0,40 I
• 2. oldal térfogat: 0,45 I
• Max üzemi hőmérséklet: 180°C
• Max üzemi nyomás: 25 bar
• Lemezcsomag hossza: 45 mm

Műszaki adatok

• Nettó tömeg
• 3.10 kg

• Csatlakozó méret
• 5/4"
