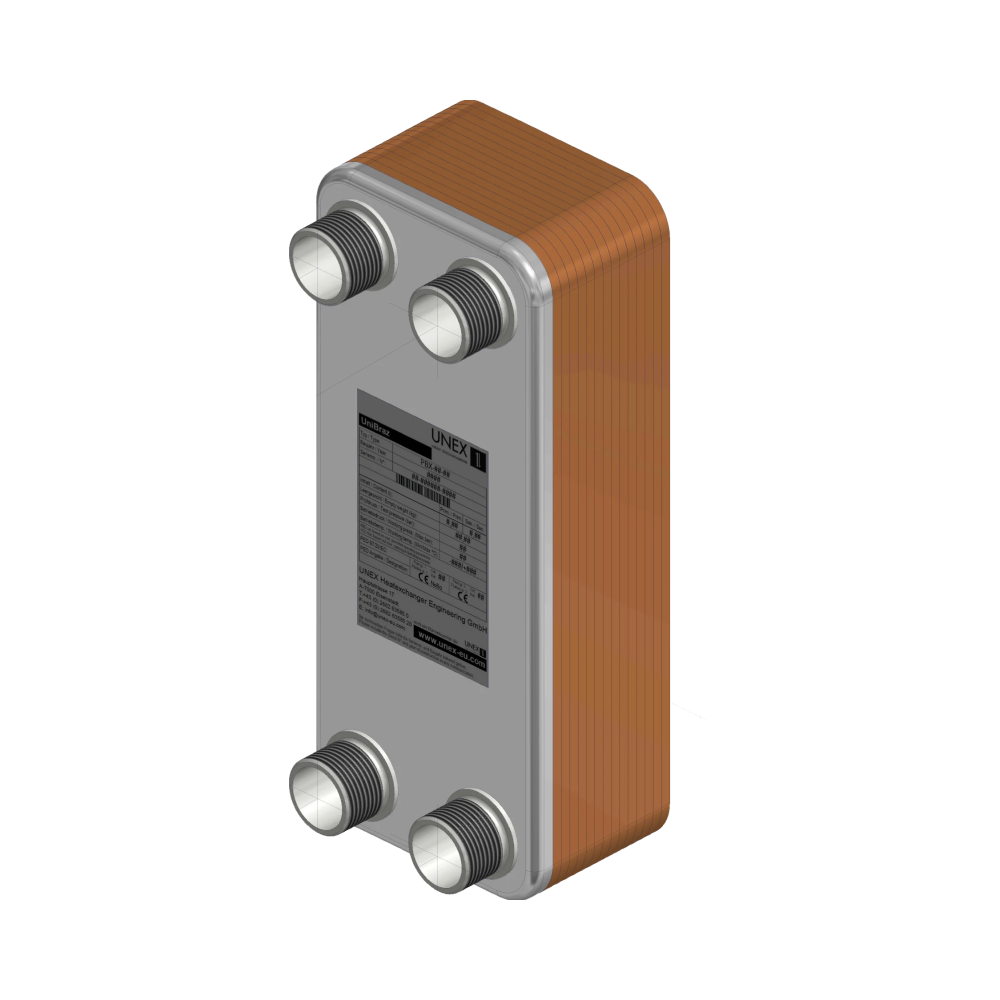

HEX PBF10M-70-5/4” hőcserélő, gázkazán fűtésleválasztáshoz, 70kW

A Hex forrasztott 70 lemezes lemezes hőcserélő felépítése és működése

A hőcserélő vékony, bordázott rozsdamentes lemezeket forrasztásos techonlógiával egymásra rögzített eszköz. A lemezek között légrés van, melyekben azonos, vagy eltérő közegek (glikolos folyadék, fűtővíz, használati víz pl.) áramolnak egymásnak ellentétes irányban. A közegek eltérő hőmérsékletűek, így az áramlásnak köszönhetően hőátadási folyamat indul be a két közeg között. Bővebb információt a hőcserélők előnyeiről, hátrányairól és teljesítményéről a hőcserélő oldalunkon olvashat.

A hőcserélő nevében szereplő teljesítmény a műszaki adatoknál megadott paraméterek teljesülése esetén érvényes!

Hőcserélő jellemzők

• Víz közeg
• 70 kW teljesítmény
• 1. oldal belépési hőmérséklete: 65°C
• 1. oldal kilépési hőmérséklete: 50°C
• 2. oldal belépési hőmérséklete: 45°C
• 2. oldal kilépési hőmérséklete: 60°C
• 1. oldal térfogatáram: 4,077 m3/h
• 2. oldal térfogatáram: 4,069 m3/h
• Hőátadó felület: 1,90 m2
• 1. oldal hőátbocsátási tényező: 7603,05 W/(m2xK)
• 2. oldal hőátbocsátási tényező: 7352,94 W/(m2xK)
• 1. oldal számított nyomásesése: 7,47 kPa
• 2. oldal számított nyomásesése: 7,09 kPa
• 1. oldal csatornák száma: 34
• 2. oldal csatornák száma: 35
• Lemezszám: 70 darab
• 1. oldal térfogat: 1,19 I
• 2. oldal térfogat: 1,23 I
• Max üzemi hőmérséklet: 180°C
• Max üzemi nyomás: 25 bar
• Lemezcsomag hossza: 108 mm

Műszaki adatok

• Nettó tömeg
• 6.9 kg

• Csatlakozó méret
• 5/4"
