Alkalmazásukkal egy utólag is jól bővíthető rendszert kapunk. Üzemeltetési- és karbantartási előnyükről bővebben cikkünkben olvashat.
A Concept hőszivattyúk kaszkád vezérlésre is alkalmasak. Gyári vezérléssel kétféleképpen köthetők be, de külső vezérlés is indíthatja a készülékeket 230V-tal, vagy potenciálmentes kontaktussal is.
A kaszkád rendszer előnye:
- Nagy teljesítményű rendszer is kiépíthető kisebb készülékekkel
- Csak annyi készülék működik, amennyire szükség van adott pillanatban
- A kaszkád vezérlés miatt a készülékek üzemideje kiegyenlített
- Több készülék egyidejű meghibásodásának esélye csekély
Modbus kommunikációs kapcsolattal:
- Maximum 16 darab készülék köthető kaszkádba
- A hidraulikai kialakítást ebben az esetben a kívánt működés szerint kell kiépíteni
- A vezérlőkhöz a H1 és H2 csatlakozási pontján keresztül tudunk kapcsolódni
- A rendszer működését, szabályzását a Modbus paraméter táblázat alapján a vezérlést tervező, kiépítő cég állítja be
- Modbus paraméterlista a vezérlő telepítési leírásának végén található
- A jótállás feltétele a szerviz általi beüzemelés, amely kizárólag a készülékek hidraulikai bekötésének ellenőrzésére terjed ki. A vezérlés működése és annak felügyelete a vezérlést tervező, kiépítő cég felelősségi körébe tartozik.
Concept gyári vezérléssel (monoblokk és split esetén is)
- Maximum 6 darab készülék köthető kaszkádba
- A jobb kiterhelés miatt mindig azonos teljesítményű hőszivattyúkat válasszunk
- Minden készülék tud fűteni, hűteni

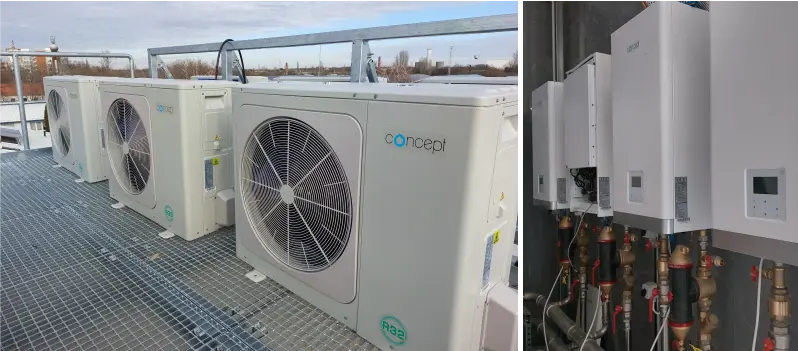

Concept hőszivattyús kaszkád rendszer a Gépész kecskeméti irodaházában
Melegvizet kizárólag a mester készülék tud készíteni
- Kiegészítő hőtermelőt (pl. gázkazán) a mester készülék előremenőjébe kell bekötni
- Minden előremenőbe visszacsapó szelep beépítése szükséges
- Puffertároló alkalmazása minden esetben szükséges. Méretét rendszer függvényében kell kiválasztani 10 l/kW-ot figyelembe véve. Pl. 2 db 16kW-os készülékhez 2-300 literes méretű.
- Közös puffertároló érzékelőt kötelező használni (Tartozék: 1 db/készülék)
- Minden érzékelőt, szekunder szivattyút, termosztátot a mester készülékbe kell bekötni
- Jótállás feltétele a szerviz általi beüzemelés. A szakszerviz feladata a készülékek hidraulikai bekötésének ellenőrzése, a vezérlés bekötése és beállítása.

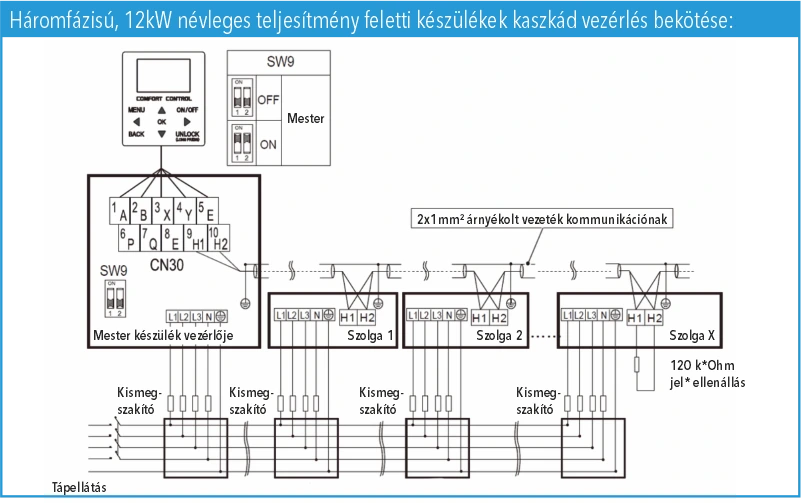

A készülékek automatikus címzésűek. Ennek végeztével ki kell őket kapcsolni, majd 2 percen belül mindegyiket újra áram alá helyezni. Csak a mester készülék vezérlője működőképes, a szolgák vezérlőjét célszerű kikötni. A készülékeket 2x1 mm2-es árnyékolt kommunikációs kábellel kell összekapcsolni, a végén 120 kΩ ellenállással zárni a hálózatot.
