Melyek azok a szempontok, amelyeket a kivitelezés során be kell tartani a hőtechnikai, szilárdsági és akusztikai megfelelőség érdekében?
Az épületekre vonatkozó hőtechnikai követelmények az épületburokra, födémekre jól ismertek. Ezen túlmenően a födémek esetében, ahol szükséges a lépéshang-szigetelés ott még kiegészül a zajvédelemre vonatkozó minimális követelmények teljesítése a DIN 4109 szerint.
A REHAU Felületfűtés Műszaki tájékoztató tartalmazza a minimális szigetelési követelményeket az EN 1264-4 szerint, amely az épületgépész kivitelező számára is fontos. Úgy a hőszigetelés, mint a lépéshang-szigetelés szempontjából azonban az építész dönt, de padlófűtés esetében, amennyiben valamilyen EPS/polisztirol alapú fektető lemezre kerül a csőhálózat, annak jellemzőit is figyelembe kell vennie.
Tehát van födém, ahol elegendő csak a hőszigetelő réteg, de érdemes tudni, hogy ha van lépéshang-szigetelés is, akkor
● tilos kettőnél több lépéshang-szigetelő réteget beépíteni egy födémszerkezetbe,
● az összes felhasznált szigetelőréteg összenyomhatóságának összege nem haladhatja meg a következő értékeket:
● 5 mm ≤ 3 kN/m² (300 kg/ m²) felületi terhelés esetén
● 3 mm ≤ 5 kN/m² (500 kg/ m²) felületi terhelés esetén
Mit is jelent ez?
Minden EPS polisztirol lemezre megadja a gyártó a maximális terhelés esetében az összenyomódás, a tömörödés értéket, ami ca 10%. Amennyiben egy 5 kN/m² (500 kg/ m²) felületi terhelésű födémbe beépítésre kerül egy LÉPÉSHANG-SZIGETELŐ padlófűtési fektető lemez (pl. Tacker) 2 mm tömörülési értékkel, az alá kerülő HŐSZIGETELŐ lemez legfeljebb 1 mm tömörülésű lehet.
A kivitelezés során lépéshang-szigetelő réteget tilos megszakítani csővezetékekkel. A védőcsöveket, csatlakozó vezetékeket a kiegyenlítő szigetelőrétegbe kell fektetni. A kiegyenlítő szigetelőréteg magassága feleljen meg a csővezetékek magasságának.
A REHAU egyedülállóan sok, 8 féle Tacker fektetőlemezt kínál a szakszerű rétegrendek kialakításának érdekében: 20, 25, 30, 50 és 70 mm vastagsággal, 4, 5, 10 és 70 kN/ m² terhelhetőséggel lépéshang-szigeteléssel, illetve anélkül.
A REHAU Tacker lemezek közül a legnépszerűbb a 30-2 mm, EPS 040 DES sg, 5,0 kN/ m².
A megnevezés jelentései:
● 30-2 vastagság mm – 5,0 kN/ m² (500 kg/ m²) esetében a tömörödés mm
● EPS expandált (habosított) polisztirol
● 040 hővezetési tényező λ = 0,040 W/mK
● DES lépéshang-szigetelő, nem lépéshang-szige-telő a DEO, valamint az EPS 70, EPS 100 jelölésű
● sg standard kivitel

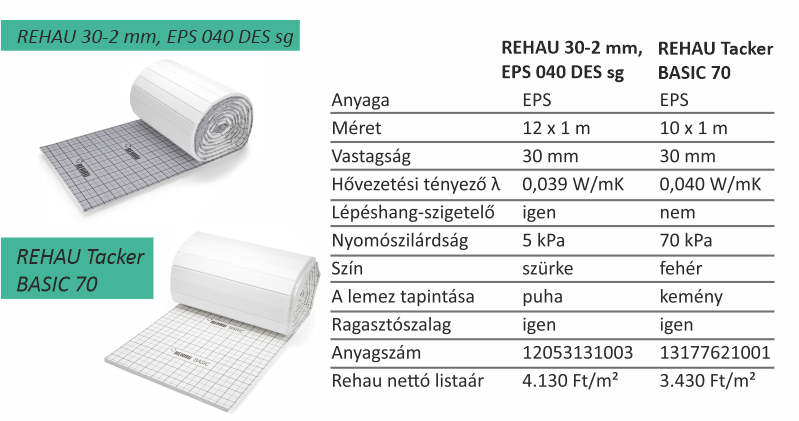

Figyelembe véve a piaci igényeket széles választékunk része a Tacker BASIC 70 fektető lemez is. Olyan helyekre ajánljuk, ahol a hatékony lépéshang-szigetelés már megoldott vagy az nem elvárt, például családi ház talajon fekvő padlója esetében.
Puha vs kemény fektető lemez

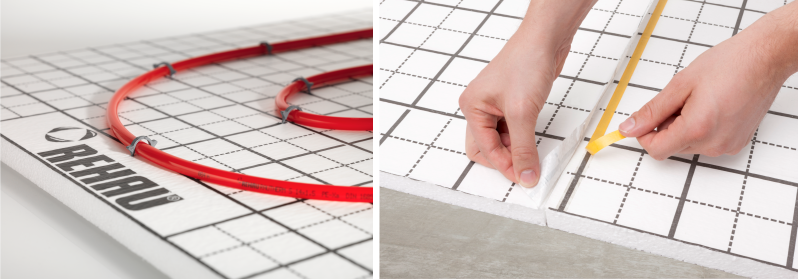

A fólia a kasírozásnak köszönhetően stabil, nem csúszik el, megfelel a más szakmák által kitett terhelésnek, az építkezés körülményeinek. A csövek felcsúszásmentes rögzítését a robosztus rögzítő tüskék használata garantálja.
Egyszerűsíti, és egyben gyorsítja a fektetést a gyárilag elhelyezett ragasztócsík a táblák összeillesztésénél az átlapolások rögzítésére.
Összefoglalva
A fektető lemezek különböző EPS anyagokból készülnek. Ha egy Tacker fektető lemez puha, akkor jó lépéshang-szigeteléssel rendelkezik, de kisebb felületi terheléssel. És ez fordítva igaz egy nagy felületi terhelésű, kemény lemez esetében. Nem lehet mindkettőt egy fektető lemezen belül kombinálni, mert ez az alapanyagtól függ.
Iránymutatásként általánosságban elmondható, hogy
● többszintes társasház födéme lépéshang-szigetelést igényel - puha Tacker
● egy szintes családiház lépéshang-szigetelést nem igényel - kemény Tacker
Szebellédi Tamás
üzletágvezető
REHAU Épületgépészeti üzletág
