A rendszer jó működése, a felhasználók megelégedettsége érdekében kívánatos, hogy a készüléket a működési sajátosságai, vezérlési lehetőségek alapján válasszuk ki. Különösen fontos, ha egy meglévő épülethez illesztünk hőszivattyút és így egy ún. hibrid rendszer létesül. Az alábbiakban a saját márkás kínálatunkból mutatunk be megoldásokat.
A KSH adataiból megfigyelhető, hogy az épített lakások vezetékes gázzal ellátottsága a 2000-es évekig jóval 90% feletti, 2019-re 85%-os, míg az ezt követő időben drasztikusan csökken. 2024-ben már csak a 43%-ában volt megtalálható. Az meglévő lakásállomány döntő része gázfűtéssel rendelkezik, így egyértelmű, hogy érdemes megoldást kínálunk hőszivattyú rendszer illesztésésre.
A hibrid rendszerek műszakilag és beruházás szempontjából is racionális megoldások. A meglévő épületállományban a tömeges elterjedésük sajnos még nem indult el, de nyilvánvalóan ez lesz az egyik megoldás. Olvasunk is ilyen EU-s célkitűzésekről régóta. De természetesen be kell valljuk, hogy nem minden meglévő rendszer alkalmas a hőszivattyús megoldásra. Példaként gondoljuk egy belvárosi környezetre, társasházi, vagy intézményi szinten több száz kilowattos hőigény mellett a levegős kültérik elhelyezése, a villamos megtáplálás is gondot jelent.
Hibrid rendszer kiválasztási szempontjai:
- Meg kell határozzuk milyen előremenő vízhőmérsék-lettel kell üzemelnünk. Ennek megfelelő hűtőközegű hőszivattyút válasszunk.
- A készülékek névleges fűtőteljesítményei a + 7 °C külső és +35 °C-os előremenő vízhőmérséklettel vannak megadva. Érdemes a gyártói dokumentációkat megnéznünk, mert a magas relatív páratartalmú időkben, vagy hideg külső hőmérséklet esetén a készülékek fűtőteljesítménye csökken.
- Válasszuk ki a megfelelő hőszivattyú teljesítményét. Függ attól, hogy kizárólag csak a hőszivattyúval biz-tosítjuk a téli fűtést, akár egy bizonyos külső hőmérséklettől a meglévő hőtermelőt is elindítjuk párhuzamos hibrid üzemben, vagy a két hőtermelő vagy-vagy üzemben működik.
- Szükséges-e hőszivattyúval is melegvizet készíteni
- Szükséges-e a hőszivattyúval fűtőköröket vezérelni
- Vezérlést is indokolt eldöntenünk. Ez egyrészt a meglévő rendszertől függő, valamint el kell döntsük, hogy a két hőtermelőt kontaktussal, busz kommunikációval, vagy valamilyen külső vezérléssel működtetjük.

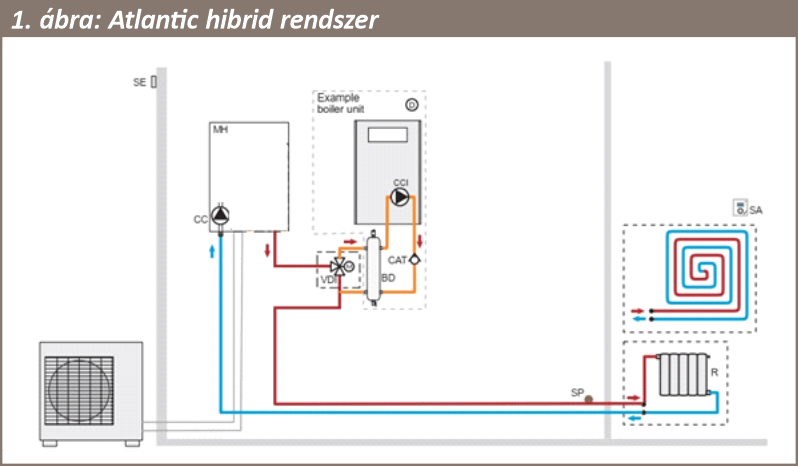

Atlantic hibrid rendszer
Az alábbi gyártói sémán láthatjuk, hogy a hőszivattyú előremenője egy váltó szelepen keresztül kapcsolódik a gázkazán hidraulikus váltójához. A készülék, amikor szükséges a fok perc algoritmus alapján, kontaktussal fogja indítani a gázkészüléket.

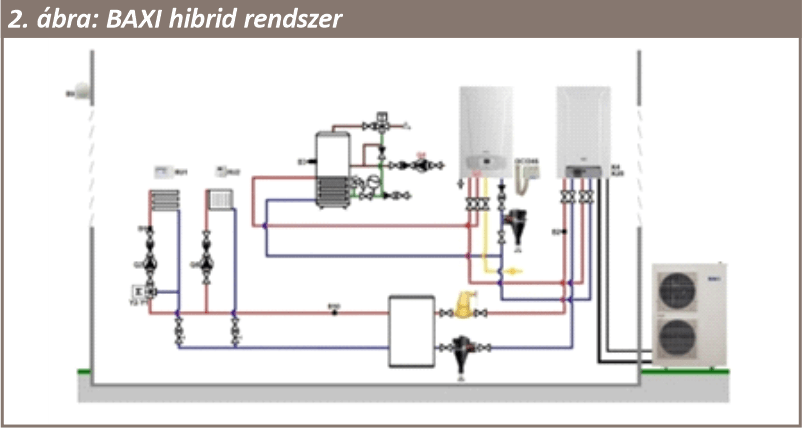

BAXI Alya WH H típus + BAXI Luna Duo-tec hibrid rendszer
Ez a gyártói megoldás talán az egyik legszebb. A split beltéri egységben 4 csonkos hidraulikai váltó található.
A hőszivattyú kontaktussal, vagy busz kommunikáción keresztül indítja a gázkészüléket. A hibrid stratégiát mi választjuk ki, természetesen legtöbbször a költség alapút. Mindig az a hőtermelő fog működni, amellyel gazdaságosabb a fűtés.

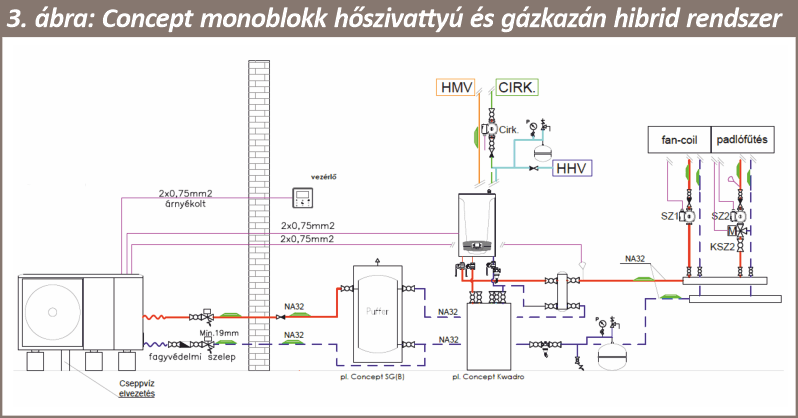

Concept monoblokk hőszivattyú és gázkazán hibrid rendszer
Az alábbi sémákon azt láthatjuk, hogy elsősorban a hőszivattyú végzi a hőellátást, de természetesen tud külön is működni a két hőtermelő.
Amikor szükséges, akkor a kontaktussal indítjuk a gázkészüléket, amely hidraulikus váltón keresztül csatlakozik a rendszerhez.
A Concept vezérlőrendszer egységes a monoblokk és split hőszivattyúk esetében.

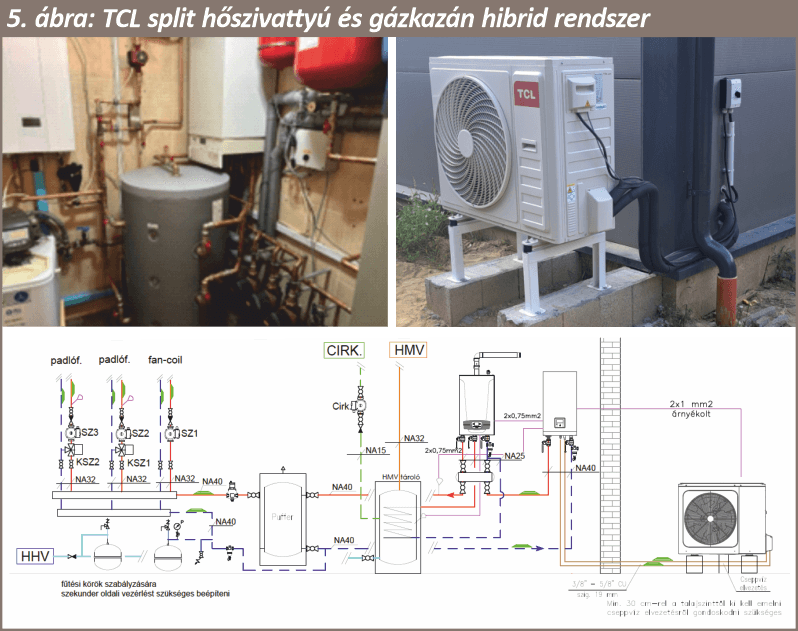

TCL split hőszivattyú és gázkazán hibrid rendszer
Ebben a kapcsolási sémában a gázkazán, mint kiegészítő hőtermelő szerepel. A hőszivattyús előremenőre a hidraulikai váltón keresztül csatlakozik, kontaktussal indítjuk. A vezérlés logikailag nagyon hasonló a Concept márkával, így akár ugyanazokat a megoldásokat is választhatjuk.
Természetesen a nagy teljesítményű rendszerekre is van megoldásunk, kaszkád működésben, akár több hőtermelővel is.
A fenti sémákban családi házas rendszereket mutattunk be. A melegvíz készítést legtöbbször a gázkészülékre bízzuk.
A kialakításokban elsősorban a hőszivattyúval végezzük a hőellátást és rendszer függően léptetjük be a gázkészüléket.
Így logikusan lehetőség is adódik, hogy akár nem a hőigényhez illeszkedő teljesítményű hőszivattyúkra van szükségünk. Ráadásul az üzembiztonságra is gondolhatunk két hőtermelő esetén. Létesülnek is ilyen hibrid rendszerek, tömeges elterjedésük sok tényezőtől függenek, mint látható, a gyártói megoldásaink készen állnak.
Kovács Péter
termékmenedzser
műszaki tanácsadó mérnök
