Életünk nagy részét zárt terekben töltjük munkahelyi és otthoni környezetben. Hatással van ránk a belső tér kialakítása, fényviszonyok, légminőség és további komfort szempontok.
Az életvitelünket, az elvárásainkat, igényeinket kiszolgáló épület kialakításának szempontjai elsősorban az építészettel kezdődik, azonban manapság már nyilvánvalóan a gépészeti és villamos szempontok is fókuszba kerültek. Érdemes több területen is konzultálnunk, mivel a gyártói megoldások széles választéka áll rendelkezésünkre mind termék és vezérlési oldalon, de legvégül egy jól működő épületet szeretnénk.
Az alábbi projekt kiváló példája annak, hogyan lehet ötvözni a modern építészeti megoldásokat és a kiváló kivitelezést egy harmonikus és esztétikus végeredmény érdekében.
Egy meglévő, régi gyárépület került korszerűsítésre, tető, padlózat és külső szigeteléssel. Az épületet fotóstúdiónak szeretnék használni, így a fényviszonyok, árnyékolás, valamint a megfelelő belső hőmérséklet télen-nyáron is szempont.
Az épület 270 m2 alapterületű, sátortetős kialakítású, hosszanti oldalán nagy üvegfelülettel ellátott. A 6 m-es belmagasságú épület két 80 m2-es stúdióteremből és több kiszolgáló helyiségből áll.
A megrendelői igény és a körülmények miatt itt egyértelműen a hőszivattyús megoldásra törekedtünk. A megfelelő hőtermelő kiválasztása mindig a hőszükséglet meghatározásával kezdődik, majd a belső tér funkcióinak és elvárások alapján választjuk a hőleadói oldalt.

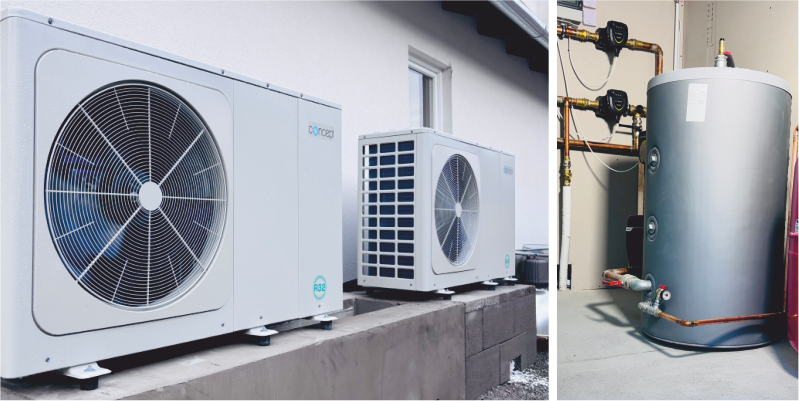

Az épülethez 2 db 16 kW-os Concept R32-es monoblokk hőszivattyút javasoltunk az alábbi szempontok miatt
- R32-es hűtőközeggel akár az 50-55˚ C-os előremenő vízhőmérséklet bármely külső hőmérséklet esetén lehetséges
- a készülékek gyártói kaszkád vezérléssel rendelkeznek, így üzembiztonság szempontjából a 2 db racionális döntés
- a két készülék esetén még finomabb a rendszer modulációja

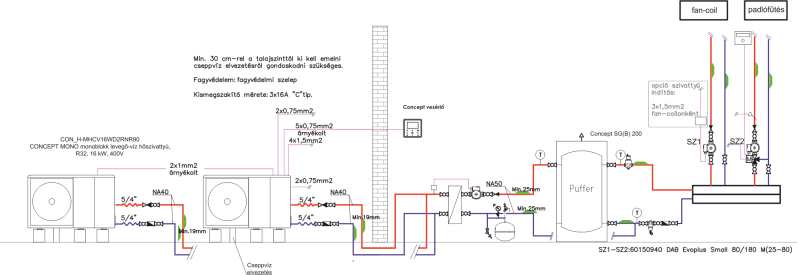

Monoblokk készülékek esetén mindig javasoljuk, hogy a fagyvédelemre válasszunk valamilyen megoldást. Itt a méretezett leválasztó hőcserélő és fagyálló mellett született döntés.
A rendszer két fűtési körből lett kialakítva, egy kevert padlófűtési és egy fan-coil-os. A körök szivattyúinak szabályzását a padlófűtésnél termosztát, míg a fan-coiloknál a készülékekből jövő működési jel biztosítja.
A padlófűtés kitűnő választás ilyen nagy méretű helyiségek fűtésére, akár lehetőséget biztosít a temperálásra is a kihasználtság függvényében. Bár ekkora felületen a padlófűtési körökben nagy mennyiségű víztartalom van, így a puffertároló használatát nem feltétlen indokolná, azonban a fan-coilok miatt fontos a felszerelése. Az üvegfelületeken keresztül nyáron intenzív hőmérséklet-emelkedés várható, így a hatékony hűtés érdekében a hőcserélő után közvetlenül a puffertárolóra dolgozunk.

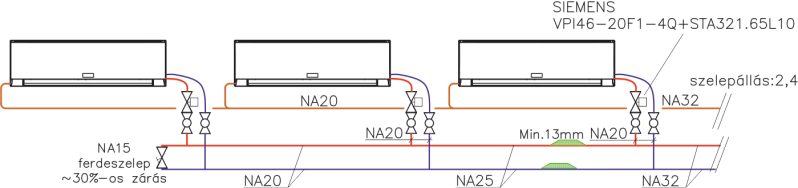

A helyiségenként javasolt Concept MKG magasoldalfali fan-coil egy modern dizájnt kölcsönöz megjelenésében, másrészt pedig a hűtési üzemben egy jól szabályozható, gyorsan reagáló hőleadó.
Fűtési üzemben a meleg levegő felfelé száll, ezért ekkora belterű helyiségeknél nem fog jól működni. Látványban bár nem mindenhol elfogadható és a legszebb, de javasoltunk leszorító ventillátorok beépítését. Így akár a fűtési üzemben egy temperált padló és meleg levegőt befúvó fan-coilok is működhetnének. Manapság már nem igazán népszerűek a ventillátorok közösségi terekben, de az átmeneti időben akár kellemes hőérzetet is biztosíthatnak mielőtt az aktív hűtés elkezdődik. A fan-coilok víz oldali szabályozását a legmodernebb, végponti nyomásfüggetlen szelepekkel biztosítjuk.
Az elkészült rendszer műszaki szempontból egy szép referencia a FixTrend Tech padlófűtéscső, Fixtrend osztó-gyűjtő és szerelvények, valamint a Concept termékeinkkel. Reményeink szerint a felújított épület betölti a megálmodott funkcióját és a gépészet hosszú távon megelégedésére szolgál télen, nyáron.
Kovács Péter
termékmenedzser
műszaki tanácsadó mérnök
