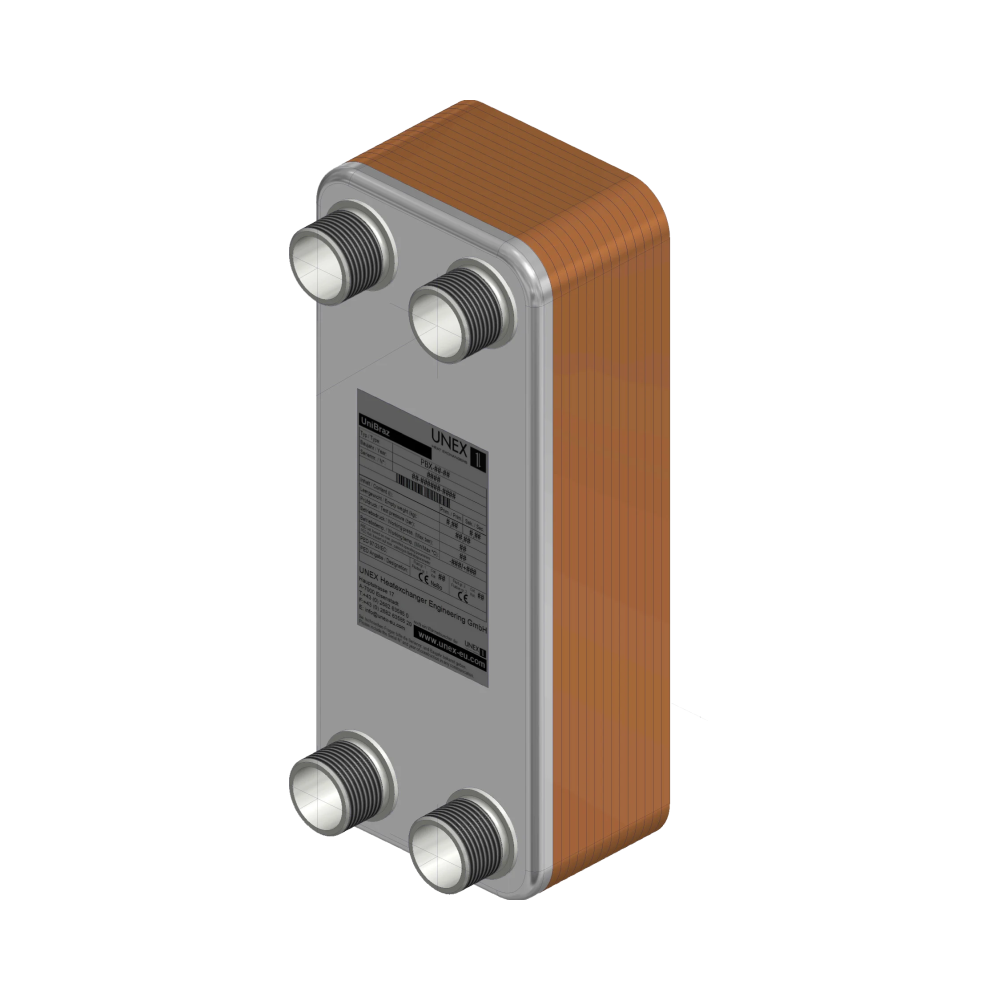

A Hex forrasztott 90 lemezes lemezes hőcserélő felépítése és működése
A hőcserélő vékony, bordázott rozsdamentes lemezeket forrasztásos techonlógiával egymásra rögzített eszköz. A lemezek között légrés van, melyekben azonos, vagy eltérő közegek (glikolos folyadék, fűtővíz, használati víz pl.) áramolnak egymásnak ellentétes irányban. A közegek eltérő hőmérsékletűek, így az áramlásnak köszönhetően hőátadási folyamat indul be a két közeg között. Bővebb információt a hőcserélők előnyeiről, hátrányairól és teljesítményéről a hőcserélő oldalunkon olvashat.
A hőcserélő nevében szereplő teljesítmény a műszaki adatoknál megadott paraméterek teljesülése esetén érvényes!
Hőcserélő jellemzők
- Víz közeg
- 90 kW teljesítmény
- 1. oldal belépési hőmérséklete: 65°C
- 1. oldal kilépési hőmérséklete: 50°C
- 2. oldal belépési hőmérséklete: 45°C
- 2. oldal kilépési hőmérséklete: 60°C
- 1. oldal térfogatáram: 5,242 m3/h
- 2. oldal térfogatáram: 5,231 m3/h
- Hőátadó felület: 2,46 m2
- 1. oldal hőátbocsátási tényező: 7587,31 W/(m2xK)
- 2. oldal hőátbocsátási tényező: 7305,19 W/(m2xK)
- 1. oldal számított nyomásesése: 7,90 kPa
- 2. oldal számított nyomásesése: 7,62 kPa
- 1. oldal csatornák száma: 44
- 2. oldal csatornák száma: 45
- Lemezszám: 90 darab
- 1. oldal térfogat: 1,54 I
- 2. oldal térfogat: 1,58 I
- Max üzemi hőmérséklet: 180°C
- Max üzemi nyomás: 25 bar
- Lemezcsomag hossza: 136 mm
