WILO Drainlift KN1500-Rexa MINI3-V04 szennyvízátemelő telep,akna, 230V
Kivitel
Műanyag akna egy és kétszivattyús rendszerként. Alkalmas föld alatti telepítésre.
Alkalmazás
Aknaként épületeken kívül (föld alatti beépítés).
- Dugulásgátló vízelvezetéshez
- a visszatorlasztási szint alatti vízelvezető pontoknál
- olyan vízelvezető pontoknál, amelyek a természetes esésen keresztül nem vezethetők le
Folyadékok
Közösségi területek kommunális vizek összegyűjtése és szivattyúzására:
- Szennyvíz fekáliával vagy anélkül
Felszereltség/funkció
- Elzáró szerelvény
- Golyós visszacsapó
- Kapcsolóberendezés (KNC esetén)
- Szintvezérlő (úszó vagy érzékelő, KNC esetén)
- Merülőszivattyú termikus motorfelügyelettel
- Csatlakozásra kész
A típusjel magyarázata
Példa: KNC1500-Rexa MINI3-V04 +DC
DrainLift: Termékcsalád
KN: Műanyag (Synthetic) aknaszivattyú-telep
C: Vezérlővel ellátott
-: - egy szivattyús, D - kétszivattyús
1500: Aknamagasság mm
Rexa MINI3-V04: Szivattyú típusa
DC (Domestic Control): Kiválasztott vezérlőtípus
Szerkezeti anyagok
Tartály
- Szivattyú tartály: PE
- Nyomócső: rozsdamentes
- Tolózár: korróziálló
- Visszafolyásgátló: szürkeöntvény
Szivattyú
Rexa MINI3-V
- Hidraulika ház: EN-GJL-200 (ASTM A48 Class 30)
- Járókerék: PK-GF30
- Motor ház: 1.4301 (AISI 304)
- Tömítés szivattyú oldalon: C/MgSi
- Tömítés motor oldalon: NBR
Rexa MINI3-S
- Hidraulika ház: EN-GJL-200 (ASTM A48 Class 30)
- Járókerék: PK-GF30
- Motor ház: 1.4301 (AISI 304)
- Tömítés szivattyú oldalon: C/MgSi
- Tömítés motor oldalon: NBR
- Rexa MINI3-S
- Hidraulika ház: EN-GJL-250 (ASTM A48 Class 35/40B
- Járókerék: EN-GJL-250 (ASTM A48 Class 35/40B
- Vágószerkezet: 1.4528/59 HRC (AISI 440B+Co)
- Motor ház: 1.4301 (AISI 304)
- Tömítés szivattyú oldalon:SiC/SiC (QQPGG)
- Tömítés motor oldalon: NBR
- Tengelyvég: 1.4401 (AISI 316)
- Szerkezet
- DrainLift KN házi átemelő (1~230 V)

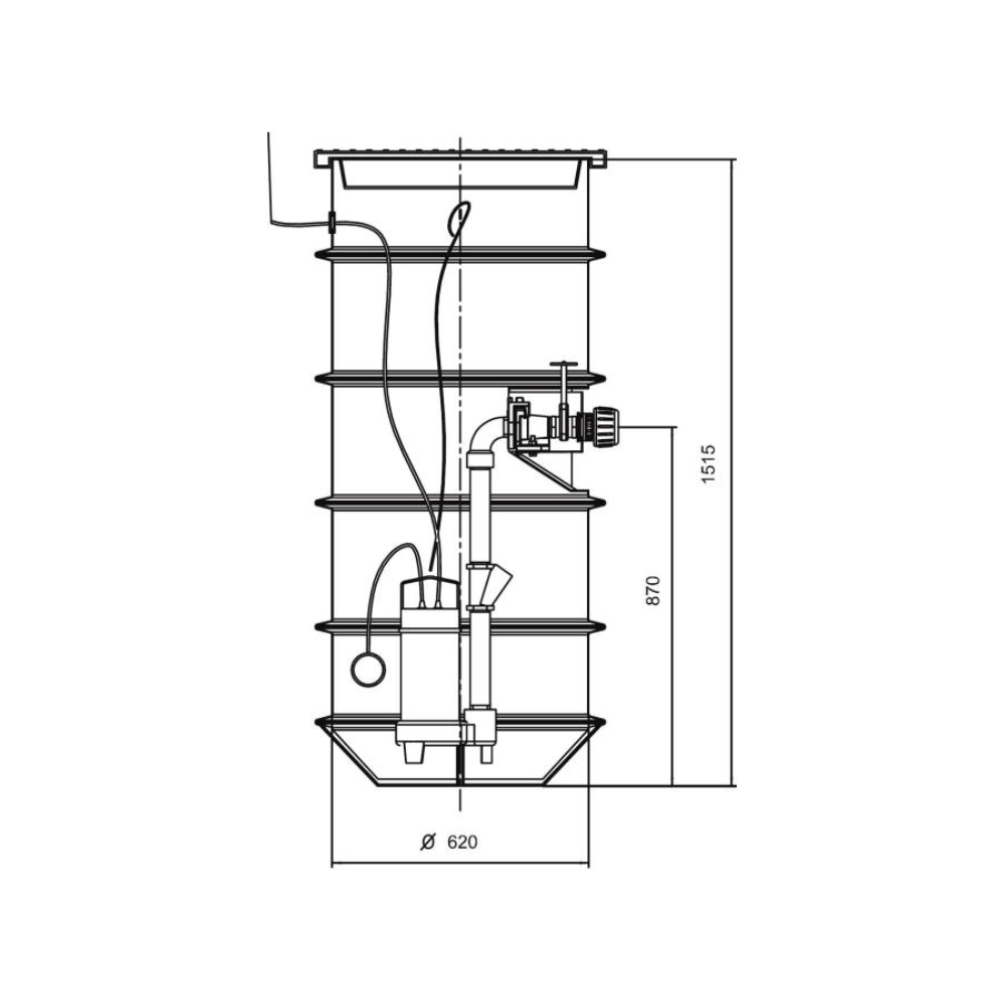

Szerkezet
DrainLift KN házi átemelő (1~230 V)
Akna
Szivattyú akna optimális geometriával a lerakódásmentes üzem érdekében. Bordázott aknatest a nagyfokú szilárdságért és felúszás elleni védettségért. A befolyók szabadon választhatók. A felfelé ívelt aknafedél lépésálló és max. 200 kg súllyal terhelhető.
Csövezés
Nyomócső kuplungos csatlakozással a szivattyúoldalon
Tolózár
Golyós visszafolyás-gátló
Szivattyú
Merülőmotoros szennyvízszivattyú egyfázisú váltóáramú csatlakozáshoz. Felületi hűtésű motor termikus motorvédelemmel (önkapcsoló) és dugasszal.
Szintszabályozás
A szintet a szivattyú úszókapcsolója szabályozza.
DrainLift KNC házi átemelő (1~230 V)
Akna
Szivattyú akna optimális geometriával a lerakódásmentes üzem érdekében. Bordázott aknatest a nagyfokú szilárdságért és felúszás elleni védettségért. A befolyók szabadon választhatók. A felfelé ívelt aknafedél lépésálló és max. 200 kg súllyal terhelhető.
Csövezés
Nyomócső kuplungos csatlakozással a szivattyúoldalon
Tolózár
Golyós visszafolyás-gátló
Szivattyú
Merülőmotoros szennyvízszivattyú egyfázisú váltóáramú csatlakozáshoz. Felületi hűtésű motor termikus motorvédelemmel (önkapcsoló) és dugasszal.
Szintszabályozás
A szint vezérlése a szivattyú úszókapcsolójáva vagy KNC(D) esetén külön úszókapcsolóval/szintérzékelővel és kapcsolóberendezéssel történik.
Szállítási terjedelem
Drainlift KN1500-Rexa MINI3-V04
- Műanyag tartály telepített csövezéssel és ráépített úszókapcsolós szivattyúval
- Csővezeték elzáró szerelvénnyel és visszafolyásgátlóval
- Szivattyú ráépített úszókapcsolóval és villásdugóval
- Tartályfedél
- Bekötési szett: ajakos tömítés DN100
- Beépítési és üzemeltetési utasítás
DrainLift KN1500-Rexa MINI3-S03
- Műanyag tartály telepített csövezéssel és ráépített úszókapcsolós szivattyúval
- Csővezeték elzáró szerelvénnyel és visszafolyásgátlóval
- Szivattyú ráépített úszókapcsolóval és villásdugóval
- Tartályfedél
- Bekötési szett: ajakos tömítés DN100
- Beépítési és üzemeltetési utasítás
DrainLift KNC1500-Rexa MINI3-V04 +DC (Domestic Control)
- Műanyag tartály telepített csövezéssel, szivattyúval és szintkapcsolással
- Csővezeték elzáró szerelvénnyel és visszafolyásgátlóval
- Szivattyú
- Domestic Control úszókapcsolókkal
- Tartályfedél
- Bekötési szett: ajakos tömítés DN100
- Beépítési és üzemeltetési utasítás
KNC1500-Rexa MINI3-S03 +DC (Domestic Control)
- Műanyag tartály telepített csövezéssel, szivattyúval és szintkapcsolással
- Csővezeték elzáró szerelvénnyel és visszafolyásgátlóval
- Szivattyú
- Domestic Control úszókapcsolókkal
- Tartályfedél
- Bekötési szett: ajakos tömítés DN100
- Beépítési és üzemeltetési utasítás
