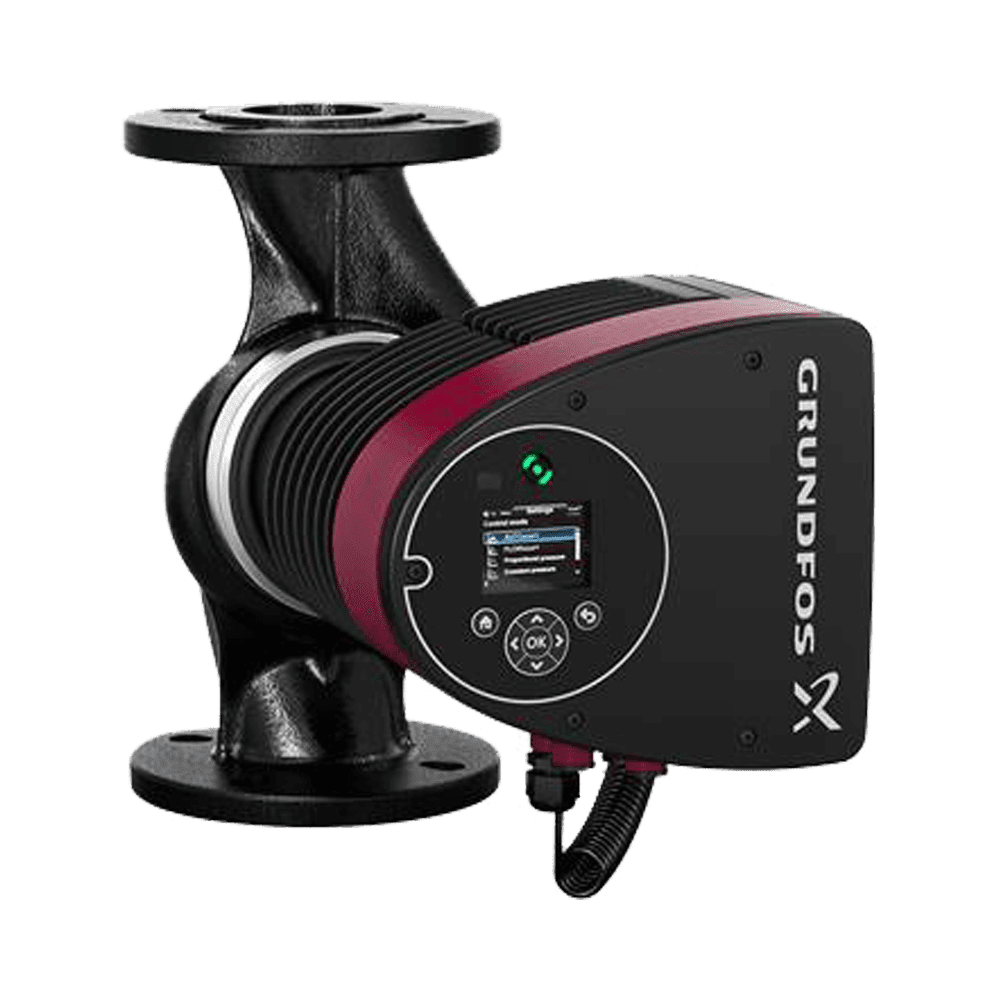

GRUNDFOS Magna3 40-120 F 250 keringető szivattyú, karimás, 250mm, DN40, 230V

MAGNA3 - több mint egy szivattyú

A páratlan hatékonyság, a széles működési tartomány és a beépített kommunikációs képességeknek köszönhetően a szivattyú ideális nagy teljesítményű rendszerekbe, középületekbe. A MAGNA3 szivattyú egyaránt alkalmazható fűtési és hűtési rendszerekben, így nyilvánvaló választás bármilyen épületgépészeti projektben, legyen az új, vagy régi rendszer átalakítása.

A MAGNA3 nedvestengelyű keringetőszivattyú. A szivattyú és a motor egy egységet képez. A szivattyúban nincs tengelytömítés és mindössze két tömítőgyűrű található a teljes egységben. A csapágyak kenését a szállított közeg biztosítja. A bilincses rögzítési technikának köszönhetően a szivattyúfej át pozícionálható egyetlen csavar meglazításával. A szivattyú karbantartást nem igényel, így az élettartam-költségek nagymértékben csökkennek.

A szivattyú jellemzői:

·        beépített vezérlőelektronika
·         érintőképernyős vezérlő felület
·         CIM modul csatlakozási lehetőség
·         beépített nyomáskülönbség- és hőmérséklet távadó
·         öntöttvas ház (modelltől függően)
·         szénszállal erősített kompozit légrésbetétcső
·         rozsdamentes acél csapágy lemez és forgórész burkolat
·         alumínium ötvözet állórész
·         léghűtéses elektronika
·         A MAGNA3 egyfázisú szivattyú.

Beépített funkciók:

·        AUTOADAPT
·         FLOWADAPT és FLOWLIMIT (több mint egy szivattyú funkció - alkalmazásával nincs szükség fojtószelep beépítésére a rendszerben)
·         Arányos nyomáskülönbség vezérlés
·         Állandó nyomás vezérlés
·         Állandó hőmérséklet vezérlés
·         Állandó fordulatszámú üzemelés
·         Minimum vagy maximum fordulatszámon üzemelés
·         Automatikus éjszakai üzemmód
·         Külső motorvédelem nem szükséges
·         Hőszigetelő burkolat fűtési rendszerekben való alkalmazásra - ikerszivattyúknál nincs
·         Nagy hőmérséklet tartományban alkalmazható, ahol a közeghőmérséklet és környezeti hőmérséklet egymástól független.
·         Kommunikáció

A MAGNA3 szivattyúval a következő módokon lehet kommunikálni:

·        vezeték nélküli Grundfos GO távirányító
·         terepi busz kommunikáció CIM modulon keresztül
·         digitális bemenet
·         relé kimenet
·         analóg bemenet (hőmennyiség méréshez)

Motor és elektronikus vezérlés

A MAGNA3 4 pólusú, állandómágneses szinkronmotorral van szerelve, melynek köszönhetően jobb hatásfokú a hagyományos aszinkron motorral szerelt szivattyúkhoz képest. A szivattyú fordulatszáma beépített frekvenciaváltóval szabályozható. Beépített nyomáskülönbség- és hőmérséklet érzékelővel rendelkezik.

Folyadék:

Szivattyúzott közeg:                      Tiszta víz
Folyadékhőmérséklet tartomány:                           -10 .. 110 °C
Sűrűség:                              983.2 kg/m?

Technikai:

Szigetelési osztály:                         110
Minősítés az adattáblán:                             CE,VDE,EAC


Szerkezeti anyagok:

Szivattyúház:                     Öntött vas EN-GJL-200  ASTM A48-200B
Járókerék:                          PES 30%GF

Telepítés:

Megengedett hőmérséklettartomány:                 0 .. 40 °C
Maximális üzemi nyomás:                          10 bar
Szabványos karima:                                    DIN
Csőcsatlakozás:                                           DN40
Karima nyomásfokozata:                            PN6/10
Beépítési hossz:                              250 mm

Elektromos adatok:

Telj. - P1:                            17 .. 440 W
Hálozati frekvencia:                      50 / 60 Hz
Névleges feszültség:                     1 x 230 V
Maximális áramfogyasztás:                        0.19 .. 1.95 A
Védettségi osztály (IEC 34-5):                    X4D
Szigetelési osztály (IEC 85):                         F

Egyéb:

Cimke:                 Grundfos Blueflux
Energy (EEI):                      0.19
Nettó tömeg:                    16.4 kg
Össztömeg:                       18.1 kg
