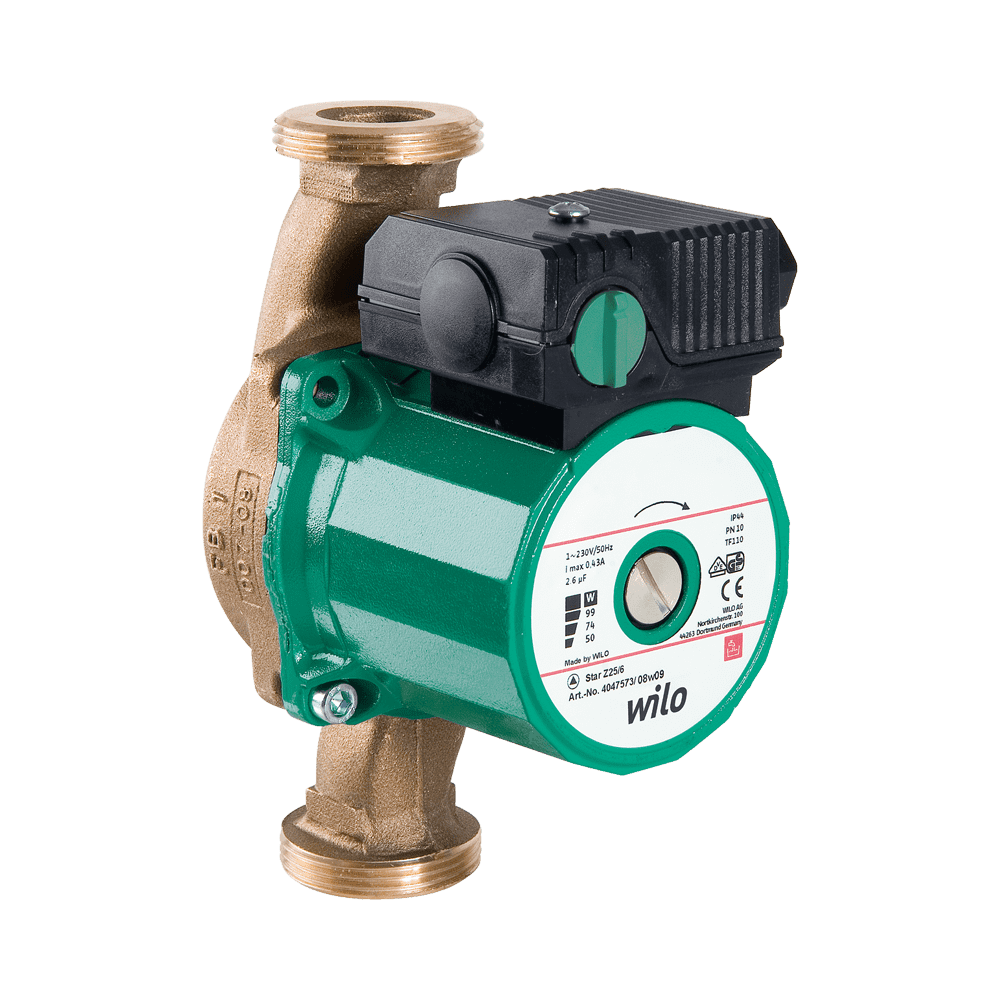

WILO Star-Z 25/6 EM cirkulációs szivattyú
A termék leírása
A Star-Z sorozatú keringető szivattyúk speciálisan az ivóvízkeringető rendszerek üzemi feltételeinek megfelelően vannak kialakítva. Szerkezeti anyaguk kiválasztásának és kivitelüknek köszönhetően korrózióállók az ivóvíz összes alkotórészével szemben. A szivattyú hidraulikából és kapocsdobozzal felszerelt nedvestengelyű motorból áll. A nedvestengelyű szivattyúban az összes forgó alkatrészt, így a motor forgórészét is szállítható közeg veszi körül. Kopásnak kitett tengelytömítésre nincs szükség. A szállítható közeg keni a csúszócsapágyakat, és hűti a csapágyakat és a forgórészt. Motorvédelemre nincs szükség. Még a maximális túlterhelési áram sem képes károsítani a motort. A motor blokkolási áramot álló kivitelű.
Fordulatszám-átkapcsolás
A Z(D)20(25)/...-3 szivattyútípus rendelkezik egy forgatógombbal a kapocsdobozon, a három fordulatszám-fokozat [1 - 2 - 3] manuális átkapcsolásához. A legalacsonyabb fokozat fordulatszáma kb. a maximális fordulatszám 40...50%-a, az áramfelvétel 50%-ra való csökkenése mellett.
Telepítés
- A szivattyú beépítését csak az összes hegesztési és forrasztási munkálat befejezését követően, és a csőrendszer adott esetben szükséges öblítése után végezze el.
- A szivattyút könnyen hozzáférhető helyre telepítse az ellenőrzés, ill. a leszerelés megkönnyítése érdekében.
- A szivattyú ivóvízkeringető rendszerbe történő beépítése esetén nyomóoldali visszafolyás-gátlót kell beszerelni.
- A szivattyú elé és mögé ajánlatos elzárószerelvényeket beszerelni az esetleges szivattyúváltás megkönnyítése érdekében.
- A telepítést úgy végezze, hogy adott esetben ne csepeghessen szivárgó víz a kapocsdobozra.
- Hőszigetelő munkák esetén ügyeljen arra, hogy a szivattyúmotor és a modul ne kerüljön szigetelésre. A kondenzátum-elvezető nyílásoknak szabadon kell maradniuk.
- A szivattyút vízszintesen elhelyezkedő szivattyúmotorral, mechanikus feszültségtől mentesen telepítse.
- A szivattyúházon és a szigetelő burkolaton (választható opció) lévő irányjelző nyilak az áramlási irányt jelzik.
- Biztosítsa a szivattyút elfordulás ellen kombinált csavarkulccsal.
- A kapocsdoboz szükséges pozicionálásához a motorház a motorrögzítő csavarok meglazítása után elforgatható.
Speciális jellemzők/alkalmazási előnyök
- Elektromos gyorscsatlakozóval ellátott egyfázisú szivattyú
- Valamennyi közeggel érintkező műanyag alkatrész megfelel a Német Szövetségi Egészségügyi Hivatalnak a műanyagok ivóvízben történő felhasználására vonatkozó ajánlásainak (KTW)
Kivitel
Nedvestengelyű cirkulációs szivattyú menetes csatlakozással.
Alkalmazás
Ivóvíz-keringető rendszerek az iparban és az épülettechnikában.
Felszereltség/funkció
Üzemmódok
- Fordulatszám-fokozatkapcsolás (csak Star-Z...-3)
Kézi funkciók
- A fordulatszám-fokozatok beállítása (1 fordulatszám-fokozat, a Star-Z...-3 szivattyúk esetén 3 fordulatszám-fokozat)
Felszereltség
- Villáskulcs-megfogási lehetőségek a szivattyútesten (csak Star-Z 25)
- A kábel bevezetése mindkét oldalról lehetséges
- gyorscsatlakozó rugós kapcsokkal
- Blokkolási áramot álló motor
Műszaki adatok
- Állandó fordulatszám, ill. a Star-Z...-3 esetén három választható fordulatszám-fokozat
- Szállított közeg hőmérséklete
- Ivóvíz 3,21 mmol/l-ig (18 °dH): max. +65 °C, rövid idejű üzemben (2 h) max. +70 °C
- Hálózati csatlakozás 1~230 V, 50 Hz
- IP44 védelmi osztály
- Névleges átmérő Rp ?, Rp 1
- max. üzemi nyomás 10 bar
Szerkezeti anyagok
- Szivattyúház: vörösöntvény
- Járókerék: Műanyag
- Tengely: Oxidkerámia
- Csapágy: Műszén, műgyantával impregnált
Szállítási terjedelem
- Szivattyú
- Tömítések menetes csatlakozás esetén
- Beépítési és üzemeltetési utasítás
