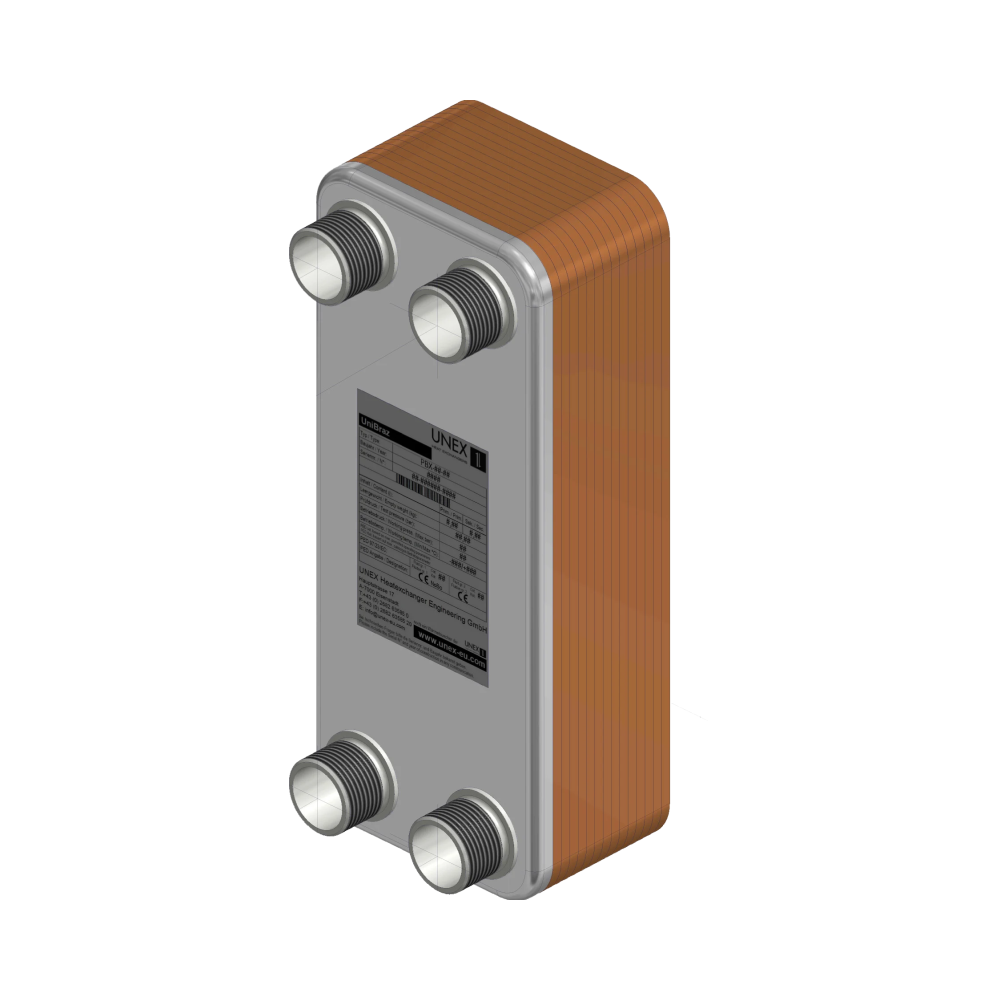

A Hex forrasztott 50 lemezes lemezes hőcserélő felépítése és működése
A hőcserélő vékony, bordázott rozsdamentes lemezeket forrasztásos techonlógiával egymásra rögzített eszköz. A lemezek között légrés van, melyekben azonos, vagy eltérő közegek (glikolos folyadék, fűtővíz, használati víz pl.) áramolnak egymásnak ellentétes irányban. A közegek eltérő hőmérsékletűek, így az áramlásnak köszönhetően hőátadási folyamat indul be a két közeg között. Bővebb információt a hőcserélők előnyeiről, hátrányairól és teljesítményéről a hőcserélő oldalunkon olvashat.
A hőcserélő nevében szereplő teljesítmény a műszaki adatoknál megadott paraméterek teljesülése esetén érvényes!
Hőcserélő jellemzők
- E tilénglikol (30%-os koncentrációval) közeg az 1. oldalon, víz közeg a 2. oldalon,
- 20 kW teljesítmény
- 1. oldal belépési hőmérséklete: 43°C
- 1. oldal kilépési hőmérséklete: 38°C
- 2. oldal belépési hőmérséklete: 35°C
- 2. oldal kilépési hőmérséklete: 40°C
- 1. oldal térfogatáram: 3,689 m3/h
- 2. oldal térfogatáram: 3,470 m3/h
- Hőátadó felület: 1,34 m2
- 1. oldal hőátbocsátási tényező: 5161,98 W/(m2xK)
- 2. oldal hőátbocsátási tényező: 4960,32 W/(m2xK)
- 1. oldal számított nyomásesése: 6,81 kPa
- 2. oldal számított nyomásesése: 4,35 kPa
- 1. oldal csatornák száma: 24
- 2. oldal csatornák száma: 25
- Lemezszám: 50 darab
- 1. oldal térfogat: 1,08 I
- 2. oldal térfogat: 1,12 I
- Max üzemi hőmérséklet: 180°C
- Max üzemi nyomás: 25 bar
- Lemezcsomag hossza: 97,5 mm
