A rendelkezésünkre álló fosszilis energiahordozók mennyiségének folyamatos csökkenése és a környezetünk védelmének igénye arra ösztönzi a gyártókat, hogy új, innovatív lehetőségeket keressenek épületeink fűtési- és hűtési energiaellátásában. Olyanokat, melyek a lehető legkisebb mértékben terhelik a környezetet, működtetésük fenntartható és alacsony költségű. A BAXI hőszivattyúk ilyen berendezések.

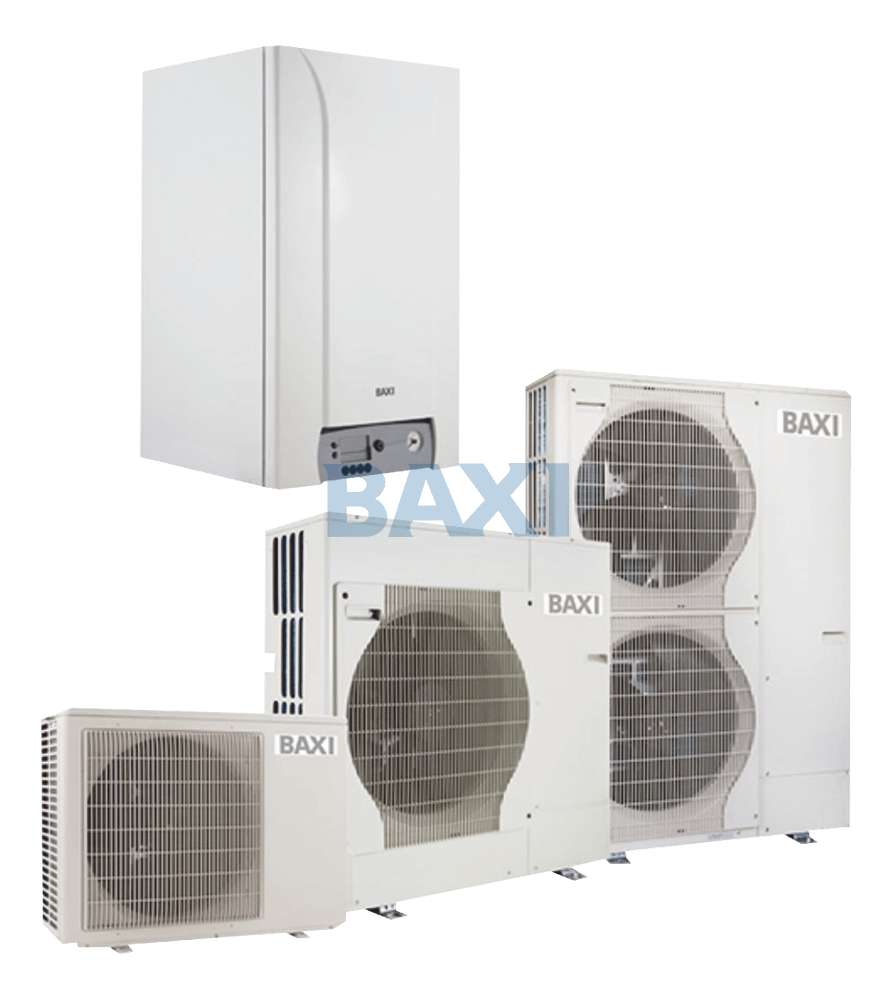

PBS-i split rendszerű hőszivattyúk



A BAXI PBS-i hőszivattyúk tiszta és környezetbarát megoldást kínálnak otthona fűtésére-, hűtésére, melegvíz-ellátására. Egy gondosan telepített BAXI hőszivattyú képes felezni az energiaszámlát, típusának köszönhetően (levegő-víz) telepítése gyors és egyszerű, nem igényli a kert felásását (mint, ahogy az a víz-víz típusoknál szükséges). Bármikor a rendszerbe integrálhatók, nem csupán új építésnél van lehetőség beépítésükre. Karbantartásuk és üzemeltetésük minimális költségekkel jár.



Működési elv:

A BAXI levegő-víz hőszivattyúi a külső levegő hőtartalmát használják fel az épület fűtésére:

Főbb egységei:
1.)     elpárologtató
2.)     kompresszor
3.)     kondenzátor
4.)     expanziós szelep


A hőszivattyú külső térben telepített egységének ventilátora a levegőt az elpárologtatóra juttatja. A zárt rendszerben (melynek az elpárologtató is része) hűtőközeg kering. A hűtőközeg alacsony forrásponttal rendelkezik. Az ekkor még folyékony hűtőközeg találkozik a levegővel és annak magasabb hőmérséklete hatására elpárolog.

A következő fázisban a gáz halmazállapotú közeget kompresszor használatával összesűrítik. Ennek következtében megnő a hőmérséklete és lehetségessé válik, hogy hőt adjon át a fűtési rendszernek.

A hőleadás során a hűtőközeg hőmérséklete csökken, majd lecsapódva folyadék keletkezik (kondenzáció).
Ezt követően keresztülhalad az expanziós szelepen (adagoló), nyomása csökken, hőmérséklete a környezeti hőmérséklet alá esik, így alkalmassá válik arra, hogy felvegye a külső levegő hőtartalmát: a körfolyamat újraindulhat.

A BAXI levegő-víz hőszivattyú működés során jellemzően alacsony hőmérsékletű, külső hőmérséklettől függő fűtési előremenő vizet állít elő. Kapcsolódhat megfelelően méretezett radiátoros- vagy felületfűtésekhez (padló, fal, mennyezet).

Nyári időszakban a BAXI levegő-víz hőszivattyúi alkalmasak az épületek hűtésére is.

A BAXI PBS-i levegő-víz hőszivattyúi osztott vagy split rendszerű (kültéri egység + beltéri egység), illetve monoblokkos rendszerű (egybeépített kültéri kialakítás) kivitelben is elérhetők.



Ajánlott szabályzó



-    Mago intelligens vezetékes termosztát Wi-Fi kapcsolattal







PBS-i hőszivattyúk típusai kiegészítő fűtés szerint



Kazán
kiegészítő
fűtés		 Névleges
fűtési telj.
(1) kW		 COP
(1)		 Névleges
hűtési telj.
(1) kW		 EER
(2)		 Rendszer
minimális
víztartalom
(l)		 Hűtőközeg Kompresszor
típus		 Kültéri egység
elektromos
csatlakozás		 Beltéri egység
elektromos
csatlakozás
PBS-i 4 MR H 3,94 4,53 3,84 4,83 16 R410A Twin Rotary 230V / 1 Ph/ 50 Hz 230V / 1 Ph/ 50 Hz
PBS-i 6 MR H 5,79 4,05 4,69 4,09 24 R410A Twin Rotary 230V / 1 Ph/ 50 Hz 230V / 1 Ph/ 50 Hz
PBS-i 8 MR H 8,26 4,34 7,9 3,99 32 R410A Twin Rotary 230V / 1 Ph/ 50 Hz 230V / 1 Ph/ 50 Hz
PBS-i 11 MR H 11,39 4,65 11,16 4,75 44 R410A Scroll 230V / 1 Ph/ 50 Hz 230V / 1 Ph/ 50 Hz
PBS-i 11 TR H 11,39 4,65 11,16 4,75 44 R410A Scroll 400V / 3 Ph/ 50 Hz 230V / 1 Ph/ 50 Hz
PBS-i 16 MR H 14,65 4,22 14,46 3,96 64 R410A Scroll 230V / 1 Ph/ 50 Hz 230V / 1 Ph/ 50 Hz
PBS-i 16 TR H 14,65 4,22 14,46 3,96 64 R410A Scroll 400V / 1 Ph/ 50 Hz 230V / 1 Ph/ 50 Hz


(1) Külső hőmérséklet 7°C - 87% / Vízhőmérséklet 30/35°C - EN 14511
(2) Külső hőmérséklet 35°C - 87%  / Vízhőmérséklet 23/18°C - EN 14511







Elektromos
kiegészítő
fűtés		 Névleges
fűtési telj.
(1) kW		 COP
(1)		 Névleges
hűtési telj.
(1) kW		 EER
(2)		 Rendszer
minimális
víztartalom
(l)		 Hűtőközeg Kompresszor
típus		 Kültéri egység
elektromos
csatlakozás		 Beltéri egység
elektromos
csatlakozás
PBS-i 4 MR E 3,94 4,53 3,84 4,83 16 R410A Twin Rotary 230V / 1 Ph/ 50 Hz 230V / 1 Ph/ 50 Hz
PBS-i 6 MR E 5,79 4,05 4,69 4,09 24 R410A Twin Rotary 230V / 1 Ph/ 50 Hz 230V / 1 Ph/ 50 Hz
PBS-i 8 MR E 8,26 4,34 7,9 3,99 32 R410A Twin Rotary 230V / 1 Ph/ 50 Hz 230V / 1 Ph/ 50 Hz
PBS-i 11 MR E 11,39 4,65 11,16 4,75 44 R410A Scroll 230V / 1 Ph/ 50 Hz 230V / 1 Ph/ 50 Hz
PBS-i 11 TR E 11,39 4,65 11,16 4,75 44 R410A Scroll 400V / 3 Ph/ 50 Hz 230V / 1 Ph/ 50 Hz
PBS-i 16 MR E 14,65 4,22 14,46 3,96 64 R410A Scroll 230V / 1 Ph/ 50 Hz 230V / 1 Ph/ 50 Hz
PBS-i 16 TR E 14,65 4,22 14,46 3,96 64 R410A Scroll 400V / 1 Ph/ 50 Hz 230V / 1 Ph/ 50 Hz


(1) Külső hőmérséklet 7°C - 87% / Vízhőmérséklet 30/35°C - EN 14511
(2) Külső hőmérséklet 35°C - 87%  / Vízhőmérséklet 23/18°C - EN 14511







Kültéri egység



Fűtés Me. PBS-i 4 MR PBS-i 6 MR PBS-i 8 MR PBS-i 11 MR/TR PBS-i 16 MR/TR
Névleges fűtési teljesítmény
Külső levegő hőm. 7°C 87%, vízhőm. 30/35°C - EN 14511		 kW 3,94 5,79 8,26 11,39 14,65
COP
Külső levegő hőm. 7°C 87%, vízhőm. 30/35°C - EN 14511		   4,53 4,05 4,34 4,65 4,22
Névleges fűtési teljesítmény
Külső levegő hőm. 7°C 87%, vízhőm. 40/45°C		 kW 4,1 6 8 11,2 16
COP
Külső levegő hőm. 7°C 87%, vízhőm. 40/45°C		   3,63 3,32 3,4 3,42 3,23
Hűtés
Névleges hűtési teljesítmény
Külső levegő hőm. 35°C, vízhőm. 23/18°C - EN 14511		 kW 3,84 4,69 7,9 11,16 14,46
COP
Külső levegő hőm. 35°C, vízhőm. 23/18 - EN 14511		   4,83 4,09 3,99 4,75 3,96
Névleges hűtési teljesítmény
Külső levegő hőm. 35°C , vízhőm. 12/7°C		 kW 3,6 4,5 6,6 9,1 12,5
COP
Külső levegő hőm. 35°C , vízhőm. 12/7°C		   2,71 2,38 2,55 2,75 2,32
Hűtőkör
Kompresszor mennyiség   1 1 1 1 1
Kompresszor típus   Twin
Rotary
inverter		 Twin
Rotary
inverter		 Twin Rotary
inverter		 Scroll DC
inverter		 Scroll DC
inverter
Kompresszor moduláció   30-130% 30-130% 30-130% 30-130% 30-130%
Hűtőközeg   R410A R410A R410A R410A R410A
Hűtőközeg mennyiség   2,1 2,1 3,2 4,6 4,6
Maximális távolság   10 10 10 10 10
Max. távolság hűtőközeg rátöltéssel   40 40 40 75 75
Ventilátor mennyiség   1 1 1 2 2
Levegő térfogatáram   2100 2100 3300 6000 6000
Hűtőfolyadék / gáz csatlakozás   1/4" / 1/2" 1/4" / 1/2" 3/8" / 5/8" 3/8" / 5/8" 3/8" / 5/8"
Elektromos adatok
Elektromos csatlakozás V/PH/Hz 230/1/50 230/1/50 230/1/50 230/1/50 (MR)
400/3/50 (TR)		 230/1/50 (MR)
400/3/50 (TR)
Maximális teljesítmény kW 2,78 2,78 4,06 6,31 (MR)
8,38 (TR)		 6,31 (MR)
8,38 (TR)
Maximális áramerősség A 13 13 19 29,5 (MR)
13 (TR)		 29,5 (MR)
13 (TR)
Indítóáram A 5 5 5 5 (MR)
3 (TR)		 6 (MR)
3 (TR)
Zajszint
Hangteljesítmény
EN 12102 szerinti mérések alapján		 dB (A) 62,4 64,8 66,7 69,2 69,7
Hangteljesítmény
Nyílt tér - 5 m távolság		 dB (A) 41,7 41,7 43,4 43,4 47,4

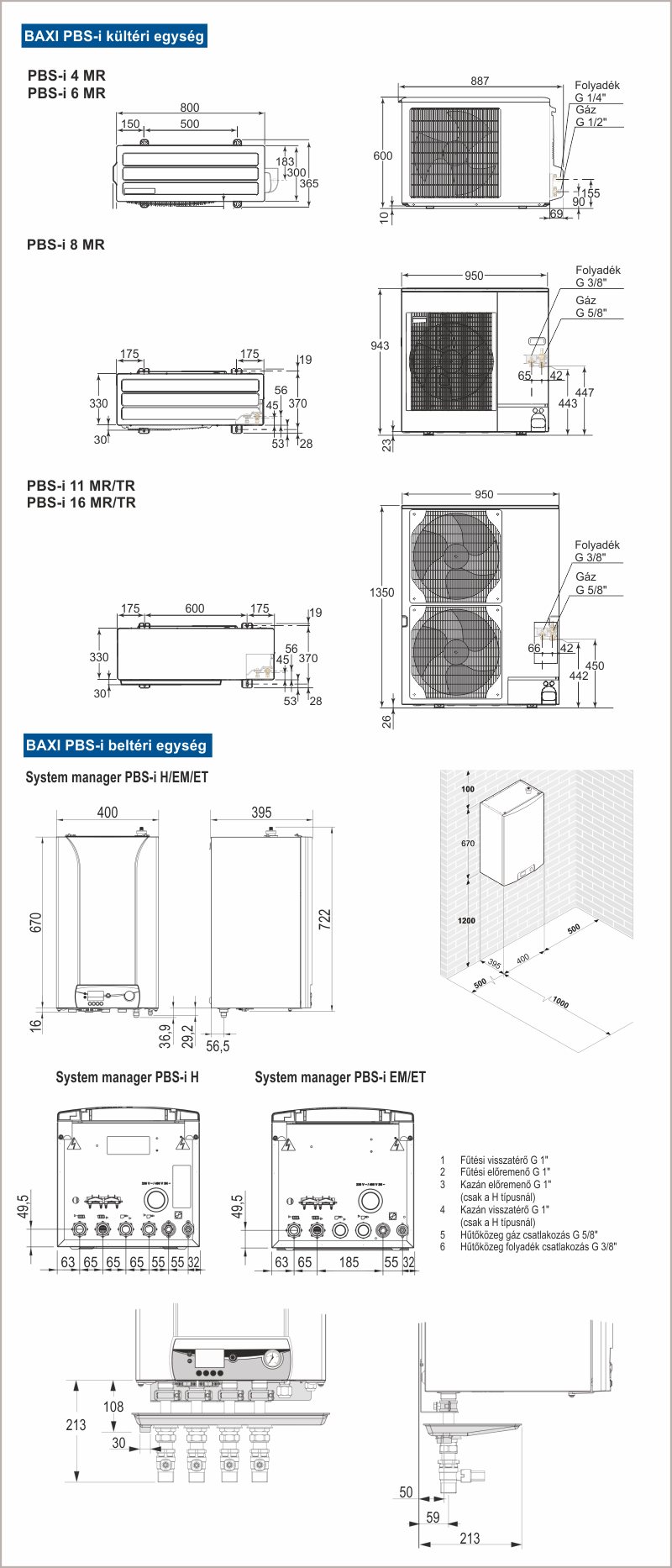

Méretek
Szélesség (csomagolás nélkül) mm 887 887 950 950 950
Mélység (csomagolás nélkül) mm 300 300 330 330 330
Magasság (csomagolás nélkül) mm 600 600 943 1350 1350
Tömeg (üresen, csomagolás nélkül) kg 42 42 75 118 (MR)
130 (TR)		 118 (MR)
130 (TR)
Működési tartomány - Fűtés
Min./max. külső levegő hőmérséklet °C -15/+35 -15/+35 -20/+35 -20/+35 -20/+35
Min./max. víz hőmérséklet °C -18/+60 -18/+60 -18/+60 -18/+60 -18/+60
Működési tartomány - Hűtés
Min./max. külső levegő hőmérséklet °C -15/+40 -15/+40 -15/+40 -15/+40 -15/+40
Min./max. víz hőmérséklet °C +7/+25 +7/+25 +7/+25 +7/+25 +7/+25





Beltéri egység



Hidraulikus adatok Me. System Manager
PBS-i 4/6/8 H/EM		 System Manager
PBS-i 4/6/8 H/EM		 System Manager
PBS-i 4/6/8 H/EM
Névleges térfogatáram (1) m3/h 0,68 (PBS-i 4 MR)
0,99 (PBS-i 6 MR)
1,42 (PBS-i 8 MR)		 1,96 (PBS-i 11 MR)
2,53 (PBS-i 16 MR)		 1,96 (PBS-i 11 TR)
2,53 (PBS-i 16 TR)
Névleges nyomás (szivattyú) (2) kPa 58 (PBS-i 4 MR)
49 (PBS-i 6 MR)
29 (PBS-i 8 MR)		 11,0 (PBS-i 11 MR)
3,5 (PBS-i 16 MR)		 11,0 (PBS-i 11 TR)
3,5 (PBS-i 16 TR)
Minimális térfogatáram m3/h 0,72 0,72 0,72
Szivattyú típus   modulációs modulációs modulációs
Szivattyú max. teljesítmény kW 0,045 0,045 0,045
Rendszer minimális víztartalom l 16 (PBS-i 4 MR)
24 (PBS-i 6 MR)
32 (PBS-i 8 MR)		 44 (PBS-i 11 MR)
64 (PBS-i 16 MR)		 44 (PBS-i 11 MR)
64 (PBS-i 16 MR)
Tágulási tartály l 8 8 8
Biztonsági szelep bar 3 3 3
Hűtőfolyadék / gáz csatlakozás   3/8" / 5/8" 3/8" / 5/8" 3/8" / 5/8"
Vízoldali csatlakozás (rendszer)   1" 1" 1"
Vízoldali csatlakozás (kazán)
(Csak a H típusnál)		   1" 1" -
Elektromos adatok
Beltéri egység elektromos csatl. V/Ph/Hz 230/1/50 230/1/50 230/1/50
Fűtőpatron elektromos csatl.
(Csak az EM/ET típusnál)		 V/Ph/Hz  230/1/50 230/1/50 400/3/50
Fűtőpatron teljesítmény
(Csak az EM/ET típusnál)		 kW 6 6 9
Méretek
Szélesség mm 400 400 400
Mélység mm 395 395 395
Magasság  mm 670 670 670
Tömeg  kg 35 37 37



Letölthető anyagok

Gépkönyv14 269 kbLetöltés
CE megfelelőségi nyilatkozat203 kbLetöltés
