Bruttó felület: 2,51 m2 | |
Optikai hatásfok: 82,1% (SB 25 + V), 82,5% (SB 25 + H) | |
Hajlított csővezetés: nagyobb hatásfok | |
Szolár üveg, temperált és jó fényáteresztő alacsony vastartalommal hail-proof | |
Üvegvastagság: 3,2 mm | |
4 csatlakoztatási pont f22mm (gyors csatlakozás) | |
Abszorber típus: lézer hegesztett alumínium lemez | |
Szigetelés típusa: kőzetgyapot | |
Szigetelés vastagság: 40mm a kollektor hátulján elhelyezve | |
Antikorróziós alumínium keret | |
Egyszerű és gyors álló és fekvő telepítés lapostetőn, vagy ferdetetőn vagy tetősíkba |
A BAXI SB 25+ típusú síkkolektor vékony kerete nagyobb abszorpciós felület beépítését tette lehetővé növelve ezzel a síkkollektor teljesítményét.
Az egyforma színű üveg, profil és burkolat elegáns megjelenése segíti a tökéletes integrációt bármilyen típusú tetőre.
A hosszú tartósságot biztosító sárgaréz szerelvény csatlakozókkal akár 10 kollektor is sorbacsatlakoztatható, a kívánt elhelyezésnek megfelelő ferde vagy lapostetős rögzítőszettek felhasználásával.
>
Technikai adatok | Me. | SB 25+ V | SB 25+ V |
---|---|---|---|
Teljes felület | m2 | 2,51 | 2,51 |
Abszorber felület | m2 | 2,35 | 2,35 |
Üvegfelület | m2 | 2,37 | 2,37 |

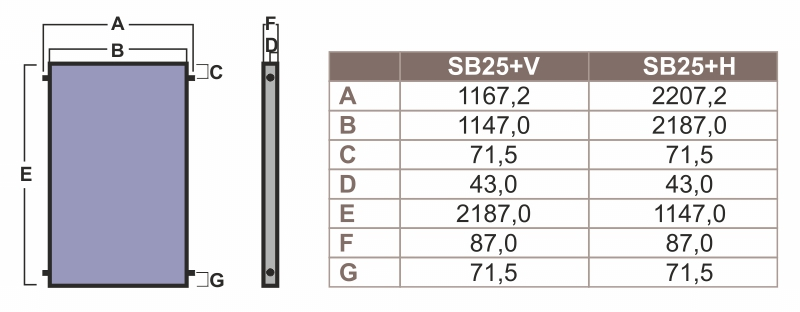

Magasság | mm | 2187 | 1147 |
Szélesség | mm | 1147 | 2187 |
Mélység | mm | 87 | 87 |
Tömeg | kg | 47 | 49 |
Víztérfogat | l | 2,3 | 2,7 |
Max. üzemi nyomás | bar | 10 | 10 |
Hőkapacitás | kJ/m2K | 5,98 | 6,74 |
η0 hatásfok | % | 82,1 | 82,5 |
α1 hőveszteségi együttható* | W/m2K | 3,669 | 3,549 |
α2 hőveszteségi együttható* | W/m2K2 | 0,009 | 0,0123 |
Nyomásveszteség 1000 l/h –nál | mbar | 8205 | 7152 |
IAM faktor | 0,93°-50° | 0,93°-50° | |
Stagnálási hőmérséklet (l=1000W/m2 ta=30°C) |
°C | 211 | 211 |
Csúcsteljesítmény (G=1000 W/m2) | W | 1932 | 1927 |
