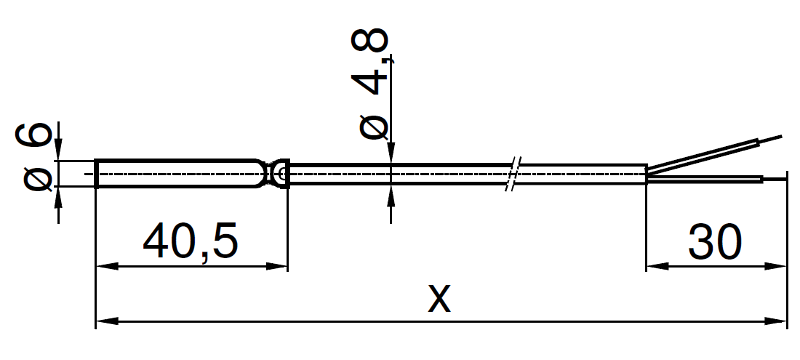

A szabványos kivitelű QAZ 36 érzékelő egy hüvelyből (Ø 6 mm, hossz 40,5 mm ), érzékelőelemből és érhüvelyes csatlakozó kábelből áll.
Az érzékelő elem a hüvelyben helyezkedik el. Ezzel fixen össze van kötve a csatlakozó kábel. Az érzékelő nem alkalmas folyadékokban történő közvetlen (védőcső nélküli) alkalmazásra.



Környezeti hőmérséklet (PVC-Kábel): max. 95 °C
Környezeti hőmérséklet (Szilikon-Kabel): max. 180/200 °C (rövid ideig 220/260 °C)
Feszültségállóság: 500 V
Kapcsok: felcserélhetők
Klimatikus és mechanikus követelmények: IEC 721-3 szerint
Védelmi fokozat: III, EN 60730 szerint



CSAK KONDENZÁCIÓS FŰTŐ KÉSZÜLÉKEKHEZ ALKAMAZHATÓ!

A QAZ 36 merülő hőmérséklet érzékelő az alábbi kazántípusokhoz használható:



A termékjellemzők felsorolása nem teljeskörű és nem helyettesíti az épületgépészeti tervezést, kizárólag figyelemfelkeltésre szolgál. Kérjük, vásárlás előtt feltétlen egyeztessen épületgépészével.

Típusjel  Érzékelő elem  ellenállás Mérési tatomány Hibahatár * Időállandó ** Kábeltípus Kábelhossz (mm)  Tömeg (g)
QAZ36.481/101 NTC 10 kΩ 25 °C-nál -30...200 °C *** ± 0.5 K ca. 30 s Szilikon 1500 51
QAZ36.522/109 NTC 10 kΩ 25 °C-nál 0...95 °C ± 0.5 K ca. 30 s PVC 2000 66



* Hibahatár 25 °C-nál
** Időállandó bemerülő hüvellyel
*** Szolár rendszerekhez használatos. Mérési tartomány rövid ideig (QAZ36.481/101) 260 °C
