Használata

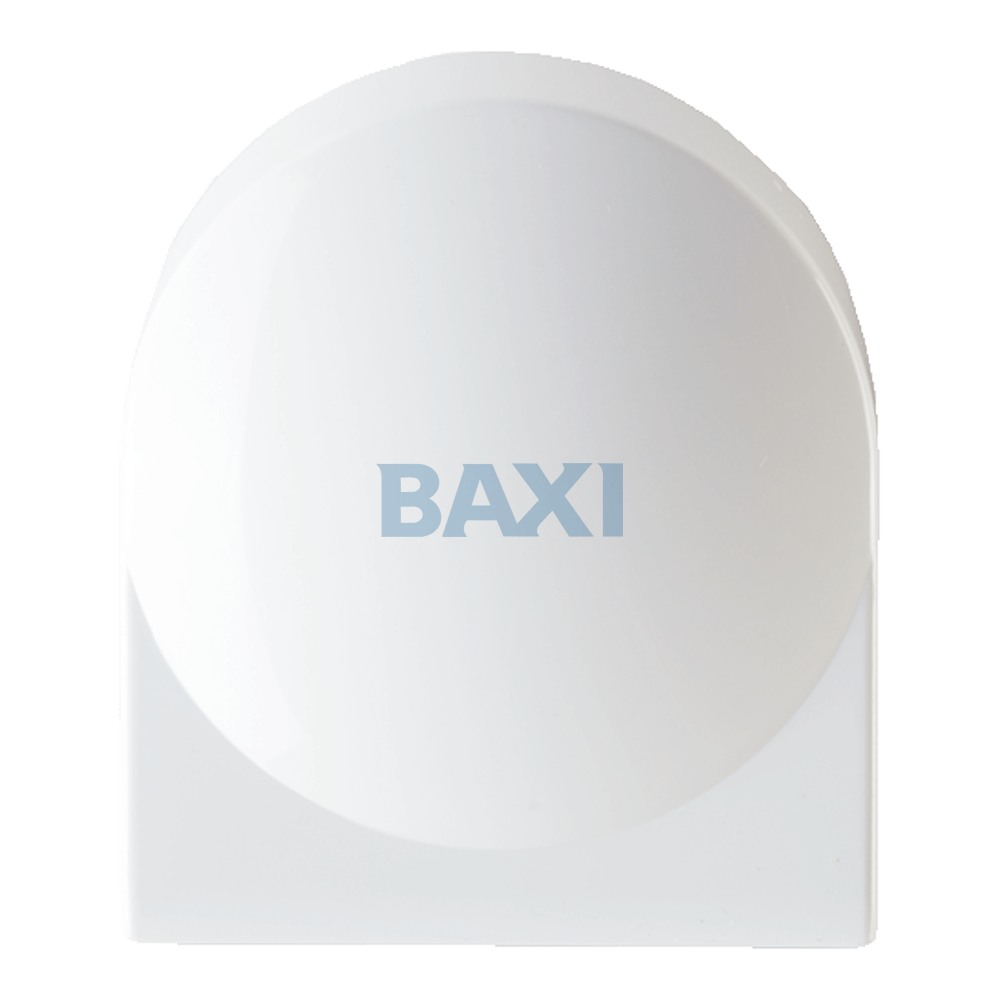

A QAC 34 vezetékes külső hőmérséklet-érzékelők fűtési-, szellőzési-, légkondicionálási rendszerekben használhatók az alábbiak szerint:
 - Referencia érzékelőnek az időjárás kompenzálás alapértékeként
 - Mérő érzékelőként optimalizáláshoz vagy épületfelügyeleti és szabályozó rendszerhez



Működés:

A hőmérséklet-érzékelő méri a külső léghőmérsékletet és annak változását. Az érzékelő elem ellenállása a hőmérsékletváltozással arányosan változik.
Ez az érzékelő olyan készülékeknél vagy rendszereknél használható, melyek képesek fogadni az érzékelő által kiadott (ellenállás változáson alapuló) mérési jelet.

Felhasználástól függően az érzékelőt az alábbiak szerint ajánlott elhelyezni: lehetőség szerint az épület középvonalába és minimum 2,5 m magasra.
Az érzékelőt tilos ablak, ajtó, levegő kivezetések, hőtermelők fölötti pozícióba, illetve erkélyek és tető eresz alá szerelni!





Szabályozáshoz:
Az épület falára, de az érzékelőt nem érheti közvetlenül a reggeli napsütés. Ajánlott szerelési hely északi illetve észak-nyugati irány.



Optimalizáláshoz:
Mindig az épület leghidegebb falára (általában az északra néző falra), de az érzékelőt nem érheti közvetlenül a reggeli napsütés.



Mérés típusa és kimenet Passzív
Páratartalom 0. . .100 % r. h.
Kapcsok Felcserélhetők
Alaplap anyaga Műanyag (Szürke)
Burkolat anyaga Műanyag (Fehér)
Ház védettsége  IP 54 IEC 529 -szerint
Biztonsági osztály  III EN 60 730 -szerint





Időjárás követő kazánvezérléshez az alábbi készülékekhez csatlakoztatható, használható:



A termékjellemzők felsorolása nem teljeskörű és nem helyettesíti az épületgépészeti tervezést, kizárólag figyelemfelkeltésre szolgál. Kérjük, vásárlás előtt feltétlen egyeztessen épületgépészével.

>
Típusjel  Érzékelő elem
ellenállás		 Mérési tatomány Hibahatár * Időállandó Max. vezeték
keresztmetszet (mm2)		 Max. vezetékhossz
(m) 		 Tömeg (g)
QAC34/101 NTC 1000 Ω 25 °C-nál -50…70 °C ± 1 K ca. 12 s 1,5 120 73



* -10… +25 °C között
